An rolka markizy montaż może wydawać się prostą częścią mechaniczną, dopóki markiza nie zacznie wydawać nietypowych dźwięków lub nie stanie się trudna w obsłudze. W zewnętrznym systemie zacieniającym rolka musi współpracować z prowadnicą, osią, łożyskiem lub tuleją, konstrukcją montażową i innymi ruchomymi elementami. Kiedy jedna część zmienia się z powodu zużycia, brudu, luźnych elementów lub problemów z wyrównaniem, cały mechanizm może wydawać się inny. Dlatego hałaśliwa lub sztywna markiza nie powinna być automatycznie traktowana jako uszkodzona rolka.
W przypadku markiz do samochodów kempingowych, chowanych markiz tarasowych, składanych konstrukcji przeciwsłonecznych i podobnych zastosowań rozwiązywanie problemów jest zwykle łatwiejsze, gdy uwzględni się cały ruch. Sprawdzanie, gdzie pojawia się problem, kiedy pojawia się dźwięk i jak rolka jest osadzona w zespole, może dostarczyć przydatnych wskazówek przed wyborem części zamiennej.
Zacznij od objawu, a nie od części zamiennej
Kiedy markiza zaczyna zachowywać się inaczej, pierwszym krokiem jest dokładne zrozumienie, co się zmieniło. System, którego poruszanie staje się stopniowo coraz trudniejszy, może mieć inną przyczynę niż system, w którym pojawia się nagły dźwięk kliknięcia. Podobnie opór na całej drodze ruchu może wskazywać na inny obszar niż opór, który pojawia się dopiero, gdy markiza osiągnie określone położenie.
Markizy zewnętrzne są narażone na kurz, wilgoć, zmiany temperatury, liście i ogólne warunki środowiskowe. Regularny ruch powoduje również powtarzające się obciążenie elementów obrotowych i ślizgowych. Z biegiem czasu czynniki te mogą mieć wpływ na sposób działania zespołu rolek.
Zamiast od razu zdejmować wałek, obserwuj mechanizm podczas jego ruchu i spróbuj zidentyfikować wzór.
Poszukaj zmian w ruchu
Jeśli w jednym miejscu markiza porusza się płynnie, a w innym sprawia trudności, zwróć uwagę na ten konkretny odcinek. Zlokalizowany problem może być związany z prowadnicą lub powierzchnią styku, a nie z całą rolką.
Jeśli podczas całego procesu ruch jest nierówny, rolka, oś, łożysko, tuleja lub układ montażowy mogą wymagać dokładniejszej kontroli.
Nie daje to jednoznacznej diagnozy, ale nadaje inspekcji bardziej użyteczny kierunek.
Dlaczego rolka markizy hałasuje?
Hałas jest jednym z najłatwiejszych do zauważenia objawów, ale może mieć kilka możliwych przyczyn. Rodzaj dźwięku, kiedy się pojawia i skąd pochodzi, to przydatne szczegóły.
Lekki dźwięk skrzypienia może wynikać ze styku ruchomych powierzchni, zanieczyszczenia lub połączenia obrotowego wymagającego kontroli. Szorstki dźwięk przypominający zgrzytanie może wskazywać na zużycie wokół koła, osi, łożyska lub tulei. Powtarzający się dźwięk kliknięcia może czasami być powiązany z elementem montażowym lub konkretną częścią prowadnicy.
Ważne jest to, że sam dźwięk nie pozwala zidentyfikować uszkodzonego elementu.
| Zaobserwowany objaw | Obszary, które mogą wymagać kontroli |
|---|---|
| Skrzypienie podczas ruchu | Koło, powierzchnia styku, połączenie obrotowe |
| Szorstki dźwięk obrotowy | Łożysko, tuleja, oś, koło |
| Wielokrotne kliknięcie | Przewodnik, elementy montażowe, kontakt lokalny |
| Zwiększona odporność | Rolka, prowadnica, wyrównanie, gruz |
| Nierówny ruch | Pozycja rolki, montaż, prowadzenie |
| Widoczne uszkodzenia koła | Rolka i powiązane elementy |
Jest to raczej wskazówka dotycząca rozwiązywania problemów niż stała diagnoza, ponieważ konstrukcje markiz różnią się konstrukcją.

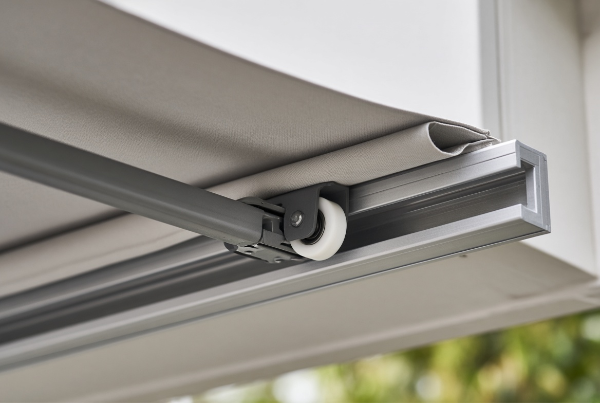

Przewodnik może być częścią problemu
Rolka nie działa samodzielnie. Podąża, styka się lub podtrzymuje inną część mechanizmu, co oznacza, że stan otaczającej powierzchni może bezpośrednio wpływać na ruch.
Prowadnice zewnętrzne mogą zbierać kurz i drobne zanieczyszczenia. Mogą również ulec zużyciu powierzchniowemu lub ulec lekkiemu przemieszczeniu po długotrwałym użytkowaniu. Jeśli prowadnica nie jest już w stanie oczekiwanym w pierwotnym projekcie, nawet nowa rolka może nie poruszać się zgodnie z przeznaczeniem.
Sprawdź obszar kontaktu
Spójrz na odcinek, w którym wałek porusza się lub styka się z prowadnicą. Zwróć uwagę na widoczne zabrudzenia, ciała obce, nietypowe ślady zużycia, uszkodzenia lub wszystko, co może zakłócać ruch.
Jeśli obsługa markizy w tym samym miejscu staje się trudna za każdym razem, należy zwrócić szczególną uwagę na tę część. Problem, który pojawia się wielokrotnie w jednym miejscu, warto zbadać przed wymianą rolki.
Czy konstrukcja montażowa może powodować hałas?
Miejsce montażu łatwo przeoczyć, ponieważ uwaga w naturalny sposób skupia się na samym kole.
Jednakże konstrukcja montażowa kontroluje położenie rolki. Jeśli wspornik poluzuje się, wygnie lub przesunie, koło może być inaczej osadzone w zespole. Zmiana ta może mieć wpływ na kontakt prowadnicy z prowadnicą i może powodować dodatkowe tarcie lub hałas.
Podczas kontroli należy zwrócić uwagę na wspornik, oś, punkty mocowania i inne widoczne części wokół walca. Celem jest ustalenie, czy koło porusza się, ponieważ zostało zaprojektowane do ruchu, czy też w konstrukcji montażowej powstał niepożądany luz.
To rozróżnienie ma znaczenie przy podejmowaniu decyzji, czy rzeczywiście konieczna jest wymiana rolki.
Jak wygląda zużyty wałek?
Zużycie nie zawsze jest dramatyczne. Wałek może się poruszać, podczas gdy jego powierzchnia styku stopniowo się zmienia.
Typowe oznaki wizualne mogą obejmować nierównomierne zużycie, uszkodzenie powierzchni, pękanie, deformację lub nietypowe ślady wokół koła. Zwiększony ruch wokół osi lub połączenia obrotowego może również wskazywać, że zespół powinien zostać dokładniej zbadany.
Przydatnym porównaniem jest sprawdzenie innego podobnego walca w tym samym systemie, jeśli jest on dostępny. Różnice w stanie powierzchni lub ruchu mogą pomóc w określeniu, który element uległ zmianie.
Jeśli rozważana jest wymiana, należy także zachować stary wałek. Nawet zużyty element może dostarczyć przydatnych informacji na temat oryginalnej konstrukcji.
Wybór zamiennika wymaga czegoś więcej niż tylko dopasowania kształtu
Dwie rolki markizowe mogą wyglądać podobnie, choć są przeznaczone do różnych zestawów.
Profil koła, układ osi, konstrukcja montażowa, połączenie obrotowe i powiązanie z prowadnicą mają wpływ na kompatybilność. Zamiennik, który wygląda prawidłowo na zdjęciu, może nadal mieć inny sposób montażu.
Staje się to ważniejsze w przypadku starszych markiz, sprzętu niestandardowego lub komponentów, które nie mają łatwego do zidentyfikowania numeru referencyjnego produktu.
Przed zakupem zamiennika porównaj cały zespół, a nie tylko zewnętrzny wygląd koła.
Informacje pomocne przy pozyskiwaniu części zamiennych
Dostawca może zazwyczaj lepiej zrozumieć komponent, jeśli zapytanie zawiera praktyczny materiał odniesienia.
Przydatne informacje mogą obejmować:
- Zdjęcia oryginalnego wałka pod różnymi kątami.
- Zdjęcie przedstawiające zamontowany wałek.
- Obrazy przewodnika lub ścieżki.
- Istniejący rysunek, jeśli jest dostępny.
- Informacje o sposobie użytkowania wałka.
- Szczegółowe informacje na temat tego, czy wymaganiem jest wymiana, czy produkcja OEM.
- Próbka fizyczna, gdy komponent jest dostosowywany.
Celem nie jest tworzenie niepotrzebnej dokumentacji. Chodzi po prostu o przekazanie producentowi wystarczających informacji, aby mógł zrozumieć, jakie zadania ma spełniać dany komponent.
Co się stanie, jeśli nie można znaleźć oryginalnej części?
Taka sytuacja jest powszechna w przypadku starszego sprzętu. Markiza może nadal działać, jeśli oryginalny element nie jest już dostępny w poprzednim kanale dostaw.
W przypadku braku odniesienia do produktu szczególnie przydatna może okazać się próbka fizyczna.
Próbka może dostarczyć informacji o kole, układzie mocowania, położeniu osi i ogólnej konstrukcji. Zdjęcia zamontowanej części mogą następnie zapewnić dodatkowy kontekst dotyczący interakcji komponentu z otaczającą konstrukcją.
W przypadku niestandardowej wymiany informacja ta może stanowić podstawę do omówienia nowej próbki przed regularną produkcją.
Wymiana i rozwiązywanie problemów powinny iść w parze
Wymiana zużytego wałka bez zastanowienia się nad przyczyną jego zużycia może czasami prowadzić do kolejnego problemu w późniejszym czasie.
Załóżmy, że koło wykazuje nierównomierne zużycie. Warto sprawdzić, czy z przewodnikiem nie ma problemu. Jeśli wałek przesunął się z pozycji, sprawdź konstrukcję montażową. Jeśli po wymianie koła zespół nadal hałasuje, przyjrzyj się otaczającym elementom, zamiast zakładać, że odpowiedzialna jest nowa część.
Nie oznacza to, że każdy problem z rolkami wymaga całkowitego remontu systemu. Oznacza to po prostu, że komponent należy rozpatrywać w kontekście jego środowiska pracy.
Prosta procedura inspekcji rolek markiz
Praktyczna inspekcja nie musi być skomplikowana.
1. Obserwuj markizę
Przesuń system ostrożnie i zwróć uwagę, czy problem pojawia się podczas wysuwania, cofania lub obu.
2. Zlokalizuj problem
Określ, czy hałas lub opór występuje podczas całego ruchu, czy w jednym konkretnym obszarze.
3. Zbadaj wałek
Poszukaj widocznych uszkodzeń, nierównego zużycia, zanieczyszczeń lub nietypowych ruchów.
4. Sprawdź Przewodnik
Sprawdź powierzchnię styku pod kątem zanieczyszczeń, uszkodzeń lub czegokolwiek, co mogłoby kolidować z kołem.
5. Przejrzyj punkt mocowania
Sprawdź, czy wałek pozostaje prawidłowo ustawiony i czy konstrukcja montażowa wygląda na solidną.
6. Zachowaj oryginalny komponent
Jeśli konieczna jest wymiana, jeśli to możliwe, zachowaj starą rolkę jako punkt odniesienia.
Ta sekwencja pomaga oddzielić problem z rolkami od problemów w innych miejscach mechanizmu.
Kiedy próbka jest przydatna do produkcji na zamówienie
Standardowe części zamienne nie zawsze nadają się do starszych lub niestandardowych systemów markiz. W takich przypadkach oryginalny komponent może służyć jako punkt odniesienia podczas produkcji.
Producent może dokonać przeglądu próbki fizycznej wraz ze zdjęciami lub rysunkami, aby zrozumieć wymaganą strukturę. Po potwierdzeniu koncepcji wymiany można wyprodukować próbkę do oceny przed przystąpieniem do powtarzania zamówień.
Ten typ procesu może być przydatny dla dystrybutorów, firm zajmujących się naprawami i producentów sprzętu, którzy potrzebują cyklicznych dostaw określonej rolki, a nie pojedynczej wymiany.
Koło pasowe Hune do zastosowań w rolkach do markiz
Koło Hune’a współpracuje z elementami rolek i kół pasowych do zastosowań mechanicznych oraz obsługuje wymianę i niestandardowe wymagania dotyczące zaopatrzenia.
W przypadku projektu rolek markizowych klienci mogą dostarczyć istniejącą próbkę, rysunek lub zdjęcia zainstalowanego elementu. Informacje te można wykorzystać do omówienia konstrukcji koła, układu mocowania, połączenia obrotowego i wymagań zastosowania.
W przypadku projektów OEM i projektów powtarzalnych zamówień zatwierdzone próbki i referencje techniczne można również zachować jako referencje produktu do przyszłej produkcji. Rzeczywiste podejście do produkcji zależy od projektu komponentu i wymagań klienta.
Kilka rzeczy do sprawdzenia przed złożeniem zamówienia
Przed złożeniem zamówienia na wałek wymienny warto jeszcze raz sprawdzić otaczający go zespół. Upewnij się, że prowadnica nie jest w widoczny sposób zasłonięta, punkt mocowania nie przesunął się, a stare koło rzeczywiście nosi ślady zużycia lub uszkodzenia.
Jeśli oryginalny element jest dostępny, wykonaj kilka zdjęć i zachowaj je jako punkt odniesienia. Gdy część jest dostosowana do indywidualnych potrzeb, dostarczenie próbki fizycznej może znacznie ułatwić dyskusję na temat zaopatrzenia.
W przypadku firm kupujących rolki do markiz partiami przechowywanie zatwierdzonej próbki i podstawowej dokumentacji produktu może również ułatwić zarządzanie przyszłymi powtarzającymi się zamówieniami.
Zrozumienie problemu ułatwia wymianę
Problemy z montażem rolki markizy nie zawsze są spowodowane przez samą rolkę. Hałas, opór i nierówny ruch mogą również pochodzić z prowadnicy, konstrukcji montażowej, osi, łożyska lub tulei, zanieczyszczeń lub wyrównania w systemie.
Bardziej praktycznym podejściem jest najpierw obserwacja całego mechanizmu, a następnie zawężenie kontroli do elementu, który wydaje się powodować zmianę. Gdy konieczna jest wymiana, oryginalny wałek, zdjęcia montażowe i dostępne rysunki mogą stanowić przydatne odniesienia do identyfikacji lub opracowania wymaganej części.
W przypadku markiz do samochodów kempingowych, wysuwanych systemów cieniowania i innych zastosowań zewnętrznych rolka może być stosunkowo małym elementem, ale znaczenie ma jej związek z otaczającym ją mechanizmem. Zrozumienie tej zależności przed zamówieniem zamiennika może znacznie ułatwić rozwiązywanie problemów, pozyskiwanie surowców i przyszłą produkcję.
