Koła pasowe łożyskowe odgrywają kluczową rolę w nowoczesnych układach mechanicznych, zapewniając płynne przenoszenie mocy, precyzyjną kontrolę ruchu i niezawodne przenoszenie ładunków. W przeciwieństwie do tradycyjnych kół pasowych, które opierają się wyłącznie na konstrukcji rowkowej, koła pasowe łożyskowe zawierają w rdzeniu łożysko toczne. Takie połączenie znacznie zmniejsza tarcie, poprawia wydajność obrotową i wydłuża żywotność całego układu.
W systemach przenośników koła pasowe łożysk minimalizują zużycie pasów, zachowując jednocześnie dokładne ustawienie, co zmniejsza przestoje i zużycie energii. W maszynach CNC i sprzęcie automatyki zwiększają precyzję, zapewniając stabilne prowadzenie liniowe lub obrotowe, umożliwiając stałą wydajność nawet przy dużej prędkości lub pracy ciągłej. W branżach ciężkich, takich jak górnictwo, rolnictwo i budownictwo, koła pasowe łożyskowe poprawiają rozkład obciążenia, zapewniając pracę maszyn w wymagających warunkach bez przedwczesnej awarii.
Znaczenie kół pasowych łożysk wykracza poza parametry techniczne; wpływają one również na efektywność kosztową i bezpieczeństwo. Obniżając tarcie i opór mechaniczny, zmniejszają zużycie energii i wytwarzanie ciepła, co prowadzi do niższych kosztów eksploatacji. Jednocześnie płynniejsza praca zmniejsza poziom wibracji i hałasu, co nie tylko chroni sprzęt, ale także tworzy bezpieczniejsze i wygodniejsze środowisko pracy.
Ponieważ branże coraz częściej wymagają rozwiązań o wysokiej wydajności i niskich wymaganiach konserwacyjnych, koła pasowe łożyskowe stały się podstawowym elementem konstrukcji mechanicznej. Reprezentują równowagę pomiędzy precyzją inżynieryjną, trwałością i efektywnością energetyczną – cechami niezbędnymi w dzisiejszym konkurencyjnym krajobrazie przemysłowym.

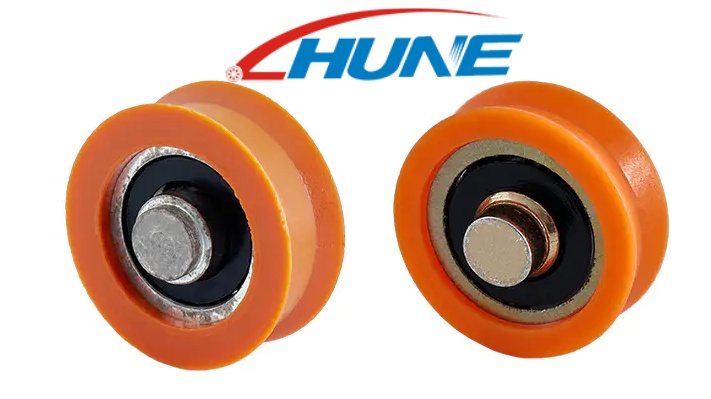

Co to jest koło pasowe łożyska?
Koło pasowe łożyska to specjalistyczne koło pasowe wyposażone w wewnętrzne łożysko toczne, które umożliwia obracanie się koła pasowego przy minimalnym tarciu wokół własnej osi. Strukturalnie składa się z trzech głównych części:
Rowek koła pasowego – tor lub kanał (w kształcie litery V, U, płaski lub okrągły), który prowadzi pas, linę lub kabel.
Rdzeń łożyska – zazwyczaj łożysko kulkowe zwykłe, łożysko igiełkowe lub łożysko wałeczkowe, które umożliwia płynny obrót przy niskim oporze.
Materiał koła pasowego – zwykle stal nierdzewna, aluminium lub konstrukcyjne tworzywa sztuczne, wybrane na podstawie wymagań dotyczących obciążenia, warunków środowiskowych i względów kosztowych.
Jakie są różne typy kół pasowych łożysk?

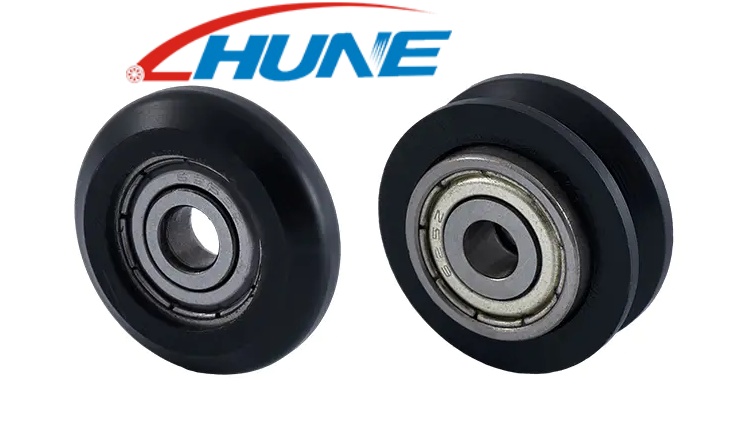

1. Koło pasowe łożyska w kształcie litery V
The Koło pasowe łożyska w kształcie litery V posiada rowek o bokach ustawionych pod kątem, zwykle w zakresie od 60° do 90°, który zapewnia, że paski lub kable pozostają bezpiecznie na swoim miejscu. Taka konstrukcja poprawia wyrównanie, zmniejsza poślizg i równomiernie rozkłada obciążenie na powierzchni koła pasowego. Koła pasowe w kształcie litery V są szeroko stosowane w przenośnikach, maszynach CNC, windach i sprzęcie fitness, gdzie krytyczne znaczenie ma precyzyjne prowadzenie pasa.
2. Koło pasowe łożyska w kształcie litery U
The Koło pasowe w kształcie litery U posiada zaokrąglony rowek, który zapewnia delikatne podparcie lin, kabli lub pasów o przekroju okrągłym. Jego konstrukcja minimalizuje zużycie i tarcie, zapewniając płynniejsze prowadzenie niż ostrzejsze rowki. Koła pasowe w kształcie litery U idealnie nadają się do systemów lin stalowych, drzwi przesuwnych, prowadnic kurtynowych i innych zastosowań wymagających stabilnej, a jednocześnie elastycznej obsługi.
3. Płaskie koło pasowe łożyska
Płaskie koła pasowe mają gładką, pozbawioną rowków powierzchnię, co czyni je uniwersalnymi i prostymi w produkcji. Nadają się do płaskich pasów lub taśm, ale zapewniają mniejszą przyczepność w porównaniu z konstrukcjami w kształcie litery V lub U. Płaskie koła pasowe są powszechnie stosowane w lekkich przenośnikach, maszynach tekstylnych i małych urządzeniach, gdzie nie jest wymagana wysoka precyzja ani duże obciążenia.
4. Okrągłe koło pasowe łożyska
Okrągłe koło pasowe łożyska ma okrągły rowek, który jest ściśle dopasowany do średnicy okrągłych pasów lub linek. Zapewnia to spójne załączenie i płynną pracę, szczególnie w zastosowaniach przy lekkich i średnich obciążeniach. Te koła pasowe są często stosowane w kompaktowych przenośnikach, sprzęcie biurowym i systemach automatyki, gdzie przestrzeń jest ograniczona i niezbędny jest płynny ruch.
5. Niestandardowe i specjalne koła pasowe łożysk
Do zastosowań o wyjątkowych wymaganiach niestandardowe koła pasowe łożysk są projektowane tak, aby spełniały określone obciążenie, prędkość lub warunki środowiskowe. Producenci dostarczają rozwiązania OEM/ODM, umożliwiające modyfikację geometrii rowka, typu łożyska i doboru materiału. Specjalne koła pasowe łożysk są powszechne w robotyce o dużej prędkości, precyzyjnym sprzęcie medycznym, ciężkich maszynach przemysłowych oraz w warunkach zewnętrznych lub w trudnych warunkach. Innowacje obejmują lekkie kompozyty, uszczelnione lub ekranowane łożyska, cichą konstrukcję i przyjazne dla środowiska materiały zwiększające wydajność, trwałość i zrównoważony rozwój.
Jak porównują się różne typy kół pasowych łożysk?
Koło pasowe łożyska w kształcie litery V
Funkcje projektowe
Koła pasowe łożyskowe w kształcie litery V mają rowek ustawiony pod kątem, zwykle od 60° do 90°, zaprojektowany tak, aby utrzymać paski na miejscu. Geometria zapewnia mocny kontakt z pasem, ograniczając ruchy boczne i poślizg.
Zalety
Doskonałe ułożenie paska i przyczepność
Wysoka wydajność w przenoszeniu mocy
Mniejsze zużycie pasów dzięki stabilnemu sprzężeniu
Nadaje się do zastosowań wymagających dużych prędkości i dużych obciążeń
Ograniczenia i zastosowania
Może wywierać boczne naprężenia na paski, jeśli nie są wyrównane
Nie nadaje się do bardzo grubych lub elastycznych lin
Powszechnie stosowane w systemach przenośników, maszynach CNC, windach i sprzęcie fitness
Koło pasowe łożyska w kształcie litery U
Funkcje projektowe
Koło pasowe w kształcie litery U ma zaokrąglony rowek, w którym można umieścić liny, druty lub pasy o przekroju okrągłym. Gładszy kontur minimalizuje tarcie i zapobiega nadmiernemu zużyciu elastycznych materiałów.
Zalety
Stabilne prowadzenie kabli i lin
Zmniejszone tarcie i odkształcenia
Cicha praca odpowiednia do wrażliwych zastosowań
Ograniczenia i zastosowania
Mniej odpowiedni do pasów płaskich lub pracy z bardzo dużymi prędkościami
Szeroko stosowane w systemach podnoszenia lin stalowych, drzwiach przesuwnych, prowadnicach kurtynowych i przenośnikach o małej skali
Płaskie koło pasowe łożyska
Funkcje projektowe
Płaskie koła pasowe składają się z gładkiej powierzchni bez rowków, zapewniając proste i wszechstronne rozwiązanie dla płaskich pasów i taśm.
Zalety
Bardzo wszechstronne i kompatybilne z wieloma typami pasów
Łatwy w produkcji i utrzymaniu
Lekki i ekonomiczny
Ograniczenia i zastosowania
Ograniczona przyczepność, większe ryzyko poślizgu
Nie jest idealny do systemów o wysokim momencie obrotowym lub napędach precyzyjnych
Powszechnie spotykany w lekkich przenośnikach, maszynach tekstylnych i sprzęcie gospodarstwa domowego
Okrągłe koło pasowe łożyska
Funkcje projektowe
Okrągłe koła pasowe posiadają okrągły rowek dostosowany do średnicy okrągłych pasów lub linek. Zapewnia to spójne załączenie i płynny obrót przy niskim oporze.
Zalety
Płynna praca przy lekkich i średnich obciążeniach
Kompaktowa konstrukcja odpowiednia do zastosowań o ograniczonej przestrzeni
Mniejsze zużycie pasów okrągłych
Ograniczenia i zastosowania
Nie jest idealny do pasów płaskich ani do ciężkich zastosowań
Powszechnie stosowane w sprzęcie biurowym, kompaktowych przenośnikach i systemach automatyki
Niestandardowe i specjalne koła pasowe łożysk
Funkcje projektowe
Niestandardowe koła pasowe łożysk są projektowane tak, aby spełniać określone wymagania operacyjne, w tym obciążenie, prędkość, środowisko lub typ paska. Usługi OEM/ODM umożliwiają producentom dostarczanie rozwiązań szytych na miarę.
Zalety
Zoptymalizowany pod kątem konkretnych potrzeb przemysłowych
Można zintegrować łożyska uszczelnione lub ekranowane do pracy w trudnych warunkach
Opcje dla materiałów lekkich, cichych lub przyjaznych dla środowiska
Zastosowania i Innowacje
Szybka robotyka, precyzyjny sprzęt medyczny, wytrzymałe maszyny przemysłowe
Środowiska zewnętrzne lub zapylone ze specjalistycznymi powłokami ochronnymi
Zrównoważone projekty wykorzystujące materiały nadające się do recyklingu lub kompozyty
| Typ koła pasowego łożyska | Funkcje projektowe | Zalety | Ograniczenia | Typowe zastosowania |
|---|---|---|---|---|
| Koło pasowe łożyska w kształcie litery V | Ukośny rowek (60°–90°) bezpiecznie utrzymuje pasy | Doskonałe ułożenie paska i przyczepność; high power transmission efficiency; reduced belt wear; suitable for high-speed/high-load use | Może wywierać naprężenia boczne w przypadku nieprawidłowego ustawienia; nie jest idealny do bardzo grubych/elastycznych lin | Systemy przenośnikowe, maszyny CNC, windy, sprzęt fitness |
| Koło pasowe łożyska w kształcie litery U | Zaokrąglony rowek mieści liny, druty lub okrągłe pasy | Stabilne prowadzenie kabli; zmniejszone tarcie i odkształcenie; cicha praca | Mniej odpowiedni do pasów płaskich lub zastosowań przy bardzo dużych prędkościach | Liny linowe, drzwi przesuwne, prowadnice kurtynowe, małe przenośniki |
| Płaskie koło pasowe łożyska | Gładka, nierowkowana powierzchnia do pasów płaskich lub taśm | Bardzo wszechstronny; łatwy w produkcji i konserwacji; lekki i ekonomiczny | Ograniczona przyczepność; większe ryzyko poślizgu; nie jest idealny do systemów o wysokim momencie obrotowym/precyzyjnych | Przenośniki lekkie, maszyny tekstylne, sprzęt AGD |
| Okrągłe koło pasowe łożyska | Okrągły rowek odpowiada średnicy okrągłego paska | Płynna praca przy lekkich/średnich obciążeniach; kompaktowa konstrukcja; zmniejszone zużycie pasów okrągłych | Nie jest idealny do pasów płaskich ani do ciężkich zastosowań | Sprzęt biurowy, przenośniki kompaktowe, systemy automatyki |
| Niestandardowe i specjalne koła pasowe łożysk | Dostosowana do potrzeb geometria rowka, typ łożyska i materiały (OEM/ODM) | Zoptymalizowany pod kątem konkretnych potrzeb przemysłowych; sealed/shielded bearings for harsh environments; lightweight, silent, or eco-friendly options | Wymaga niestandardowego projektu; wyższy koszt | Robotyka o dużej prędkości, precyzyjny sprzęt medyczny, maszyny o dużej wytrzymałości, środowiska zewnętrzne/zakurzone |
Kluczowe czynniki do rozważenia przy wyborze koła pasowego łożyska
Ładowność
Koło pasowe łożyska musi wytrzymać oczekiwane obciążenie bez deformacji lub uszkodzenia. Wybór koła pasowego o niewystarczającej nośności może prowadzić do przedwczesnego zużycia, poślizgu paska lub uszkodzenia mechanicznego. Weź pod uwagę zarówno obciążenia statyczne, jak i dynamiczne, a także warunki obciążenia szczytowego w systemie.
Prędkość robocza
Zastosowania wymagające dużych prędkości wymagają kół pasowych, które utrzymują stabilność, minimalizując jednocześnie wytwarzanie ciepła i tarcie. Konstrukcja koła pasowego, geometria rowka i typ łożyska wpływają na maksymalną prędkość roboczą. Wybór koła pasowego dostosowanego do prędkości systemu zapewnia płynną i bezpieczną pracę.
Kontrola hałasu i wibracji
Nadmierny hałas i wibracje mogą wskazywać na niewspółosiowość lub nieefektywne przenoszenie mocy. Koła pasowe łożyskowe z precyzyjnie zaprojektowanymi rowkami i wysokiej jakości łożyskami redukują hałas i wibracje podczas pracy, tworząc bezpieczniejsze i wygodniejsze środowisko pracy. Jest to szczególnie ważne w przypadku maszyn domowych, sprzętu gospodarstwa domowego i sprzętu precyzyjnego.
Trwałość i żywotność
Jakość materiału, typ łożyska i konstrukcja wpływają na żywotność koła pasowego. Aby zwiększyć trwałość, powszechnie stosuje się stal nierdzewną, stopy aluminium i wzmocnione tworzywa sztuczne. Uszczelnione lub ekranowane łożyska mogą również wydłużyć żywotność, zapobiegając zanieczyszczeniu pyłem, wilgocią lub zanieczyszczeniami.
Warunki środowiskowe (kurz, woda, temperatura)
Środowisko pracy odgrywa znaczącą rolę przy wyborze koła pasowego. W warunkach zapylenia lub wilgoci niezbędne są uszczelnione łożyska i materiały odporne na korozję. W środowiskach o wysokiej temperaturze materiały i smary odporne na ciepło zapewniają stabilną pracę bez degradacji.
Bilans kosztów i wydajności
Chociaż koła pasowe o wysokiej wydajności często są na wagę złota, kluczowy jest wybór koła pasowego, który równoważy koszty i funkcjonalność. Nadmierna specyfikacja może niepotrzebnie zwiększać koszty, podczas gdy niedostateczna specyfikacja stwarza ryzyko częstych przestojów w konserwacji i działaniu. Podejmując decyzję, oceń całkowity koszt posiadania, w tym konserwację i wymianę.
Dlaczego warto wybrać koło pasowe Hune?
Zhejiang Huaneng Micro Bearing Co., Ltd. specjalizuje się w produkcji wysokiej jakości łożysk miniaturowych, łożysk średniej wielkości, niestandardowych łożysk dostosowanych do indywidualnych potrzeb oraz szerokiej gamy kół pasowych. Ich portfolio produktów obejmuje koła pasowe do formowania wtryskowego, koła pasowe wiszące i inne specjalistyczne serie kół pasowych przeznaczone do różnorodnych zastosowań przemysłowych.
Produkty Hune Pulley są szeroko stosowane w:
AGD – zapewniający płynną pracę i długoterminową niezawodność silników, wentylatorów i urządzeń gospodarstwa domowego
Drzwi i okna – zapewniające cichy, stabilny i wydajny ruch mechanizmów przesuwnych i rolkowych
Urządzenia mechaniczne – obsługujące przenośniki przemysłowe, systemy automatyki i lekkie maszyny
Dlaczego Hune Pulley wyróżnia się:
Specjalizacja w zakresie niestandardowych i niestandardowych rozwiązań w zakresie kół pasowych dostosowanych do konkretnych potrzeb branżowych
Zaangażowanie w trwałe materiały i precyzyjne łożyska zapewniające dłuższą żywotność
Globalne zastosowanie w różnych środowiskach przemysłowych, handlowych i mieszkalnych
Możliwości OEM/ODM umożliwiające obsługę specjalistycznych i innowacyjnych projektów
Wybór Hune Pulley zapewnia niezawodne działanie, zmniejszoną konserwację i długotrwałe rozwiązanie dla szerokiej gamy zastosowań przemysłowych i domowych.
