Składany wózek ogrodowy może wyglądać prosto, gdy patrzy się na niego jako gotowy produkt. Jednak pod tym prostym wyglądem kryje się kilka ruchomych części, które muszą ze sobą współpracować. Rama otwiera się i zamyka, niektóre sekcje poruszają się względem siebie, a niektóre elementy muszą się obracać, zachowując odpowiednie położenie.
Rolki mogą odgrywać ważną rolę w tych mechanizmach. W zależności od konstrukcji mogą wspomagać ruch, prowadzić sekcję ruchomą lub współpracować z łożyskiem i wałem w ramach zwartego zespołu obrotowego.
To sprawia, że konstrukcja rolek jest kwestią mechaniczną, a nie tylko kwestią wyboru koła. Otaczająca rama, układ łożysk, metoda montażu, powierzchnia styku i ścieżka składania mają bezpośredni związek z działaniem rolki.
W przypadku producentów opracowujących składany sprzęt do użytku na zewnątrz zrozumienie tej zależności może ułatwić opracowywanie komponentów i pomóc uniknąć problemów podczas montażu i testowania.
Gdzie stosuje się rolki w mechanizmach składających?
Dokładne położenie wałka zależy od budowy produktu.

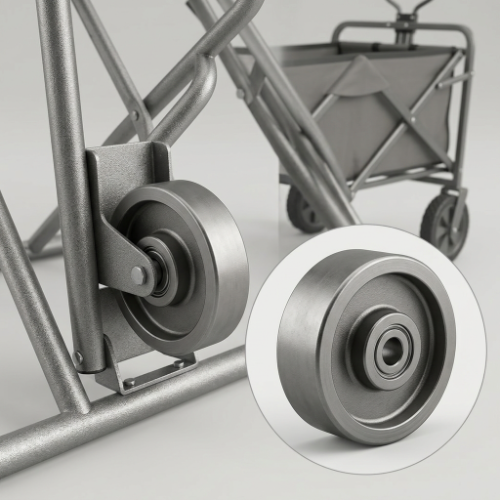

W składanym wózku zewnętrznym wałek może być wbudowany w ruchomy punkt podparcia, konstrukcję prowadzącą lub zespół obrotowy. Można go połączyć z wałem i łożyskiem, zainstalować we wsporniku lub ustawić względem innego elementu wymagającego kontrolowanego ruchu.
Podstawowy zespół rolek może obejmować:
- Korpus rolkowy
- Łożysko
- Wał lub oś
- Wspornik montażowy
- Ruchoma ramka
- Powierzchnia kontaktowa lub prowadząca
Każda część ma swoją własną funkcję, ale części muszą ze sobą współpracować.
Na przykład korpus rolki określa, w jaki sposób styka się z współpracującą powierzchnią. Łożysko wspomaga obrót. Wał utrzymuje element obrotowy na miejscu, natomiast wspornik łączy zespół z większym mechanizmem.
Zmiana jednej części może mieć wpływ na pozostałe.
Dlatego też nie należy oceniać wałka jedynie na podstawie jego zewnętrznego kształtu.
Co robi wałek wewnątrz mechanizmu?
Nie ma jednej roli dla każdego wałka.
Jego funkcja zależy od miejsca jego zainstalowania i rodzaju ruchu wymaganego przez mechanizm.
Ruch Wspierający
Rolka może zapewnić kontakt toczny pomiędzy dwiema częściami, które muszą poruszać się względem siebie.
W porównaniu z bezpośrednim kontaktem ślizgowym, kontakt toczny może zmienić sposób radzenia sobie z oporem w zespole. Może to być przydatne, gdy ruch jest regularnie powtarzany.
Prowadzenie sekcji ruchomej
Rolka może również pomóc w utrzymaniu ruchomego elementu na zamierzonej ścieżce.
Ten typ układu można znaleźć tam, gdzie sekcja ramy, część nośna lub inny element konstrukcyjny musi się poruszać, pozostając w jednej linii z powierzchnią prowadzącą.
Utrzymywanie kontrolowanego kontaktu
W niektórych mechanizmach wałek utrzymuje dwa elementy w kontrolowanym kontakcie, gdy konstrukcja zmienia położenie.
Ważny staje się wtedy kształt rolki i jej pozycja montażowa. Jeśli którykolwiek z nich jest nieodpowiedni, kontakt może stać się nierówny podczas ruchu.
Praca jako część zespołu obrotowego
W połączeniu z łożyskiem i wałem wałek staje się częścią kompletnego zespołu obrotowego.
Zewnętrzny wałek jest widoczny, ale układ łożysk wewnętrznych jest równie ważny dla działania elementu.
Dlaczego łożysko ma znaczenie?
Rolka i łożysko są często ściśle ze sobą powiązane.
Rolka stanowi zewnętrzną konstrukcję obrotową, natomiast łożysko umożliwia kontrolowany obrót wokół wału lub osi. Dopasowanie tych części musi odpowiadać dostępnej przestrzeni montażowej i ruchowi mechanizmu.
Konieczne może być dokonanie przeglądu kilku czynników:
- Łożysko position
- Układ wału
- Dostępna przestrzeń
- Struktura rolkowa
- Sposób montażu
- Oczekiwany ruch
- Środowisko operacyjne
Jest to szczególnie ważne w przypadku kompaktowych mechanizmów składanych.
Wokół zespołu rolek może być bardzo mało miejsca, dlatego nie można po prostu wybrać łożyska, gdy wszystkie inne elementy zostały już zaprojektowane.
Bardziej praktycznym podejściem jest uwzględnienie rolki i łożyska razem na wczesnym etapie rozwoju.
Jak profil rolkowy wpływa na ruch?
Zewnętrzny kształt wałka określa jego interakcję z otaczającą go powierzchnią.
Wałek o stosunkowo płaskiej powierzchni styku zachowuje się inaczej niż wałek zaprojektowany z rowkiem, krawędzią lub innym ukształtowanym profilem.
Profil może wpływać na:
- Pozycja kontaktowa
- Wskazówki
- Stabilność
- Kierunek ruchu
- Interakcja powierzchniowa
- Dostępny luz
W przypadku mechanizmu składania prawidłowy profil zależy od tego, co faktycznie robi wałek.
Jeśli podtrzymuje poruszającą się sekcję, jego powierzchnia styku musi pasować do tego ruchu. Jeśli podąża za prowadnicą, profil może wymagać współpracy ze strukturą prowadnicy.
Dlatego zwykła wymiana jednego wałka na inny, który wygląda podobnie, może czasami spowodować nieoczekiwane problemy.
Co dzieje się z rolką, gdy rama się składa?
Funkcja składania jest ważną częścią projektu.
Gdy wózek jest otwarty, wokół walca może być dużo miejsca. Gdy rama zaczyna się składać, położenie rolki zmienia się względem pobliskich elementów.
Może przybliżyć się do:
- Rury ramy
- Zawiasy
- Wsporniki
- Wały
- Ramiona wsparcia
- Inne ruchome elementy
Dlatego rolka potrzebuje wystarczającego luzu podczas całego ruchu.
Sprawdzenie tylko pozycji otwartej nie wystarczy.
Element, który podczas normalnej pracy jest prawidłowo dopasowany, może stykać się z inną częścią, gdy rama jest częściowo złożona. W niektórych przypadkach nawet niewielka ilość zakłóceń może mieć wpływ na działanie składania.
Z tego powodu wałek należy sprawdzać w czasie, gdy mechanizm wykonuje pełną drogę pracy.
Czy środowisko zewnętrzne ma znaczenie?
Tak, zwłaszcza gdy wałek jest wystawiony na działanie otaczającego środowiska.
Sprzęt zewnętrzny może napotkać kurz, brud, wilgoć, trawę, luźne cząstki i zmieniające się warunki pogodowe. Rzeczywisty poziom narażenia zależy od tego, jak i gdzie wózek jest używany.
Dlatego też zespół rolek może wymagać rozważenia w odniesieniu do:
- Wilgoć
- Kurz i brud
- Zanieczyszczenie powierzchni
- Czyszczenie
- Warunki przechowywania
- Częstotliwość ruchu
Walec używany w stosunkowo czystym środowisku może mieć inne wymagania niż ten, który regularnie przebywa na ścieżkach ogrodowych lub innych powierzchniach zewnętrznych.
To samo dotyczy układu łożysk.
Gdy wałek i łożysko traktuje się jako kompletny zespół, warunki środowiskowe można uwzględnić na wcześniejszym etapie procesu projektowania.
Jak metoda montażu wpływa na rolkę?
Wałek potrzebuje stabilnego połączenia z otaczającą konstrukcją.
Metoda montażu określa miejsce osadzenia rolki, sposób jej obracania i sposób przenoszenia sił na ramę.
Wąski wspornik może ograniczać dostępną przestrzeń. Określone położenie wału może wymagać określonego układu łożysk. Złącze składane może również ograniczać sposób montażu rolki.
Oznacza to, że producenci powinni sprawdzić konstrukcję montażową przed podjęciem decyzji o zastosowaniu standardowego komponentu.
Przydatne informacje mogą obejmować:
- Miejsce montażu
- Konstrukcja wspornika
- Pozycja wału
- Dostępny luz
- Powierzchnia kontaktu
- Kierunek ruchu
- Składana ścieżka
Szczegóły te mogą pomóc w ustaleniu, czy istniejąca rolka będzie pasować do mechanizmu, czy też należy rozważyć zmodyfikowaną konstrukcję.
Dlaczego rolkę i ramę należy projektować razem?
Kuszące jest, aby najpierw wybrać wałek, a dopiero potem pracować nad otaczającą konstrukcją.
Podejście to może być trudne, gdy mechanizm jest zwarty.
Zmiana ramy może zmienić dostępną przestrzeń walca. Przesunięcie wspornika może mieć wpływ na położenie wału. Zmiana kąta składania może spowodować zbliżenie rolki do innego elementu.
Zależność działa w obie strony.
Rolka może wpływać na konstrukcję ramy, natomiast rama może nakładać ograniczenia na rolkę.
W przypadku rozwoju OEM często bardziej praktyczne jest rozważenie tych komponentów od początku.
Jest to szczególnie przydatne, gdy produkt ma nietypową składaną konstrukcję lub ograniczoną przestrzeń montażową.
Kiedy warto rozważyć niestandardowy wałek?
Standardowy wałek może być odpowiedni, jeśli jego profil, układ łożysk i konstrukcja montażowa pasują już do danego zastosowania.
Jednak niektóre mechanizmy nie zapewniają takiej elastyczności.
Wałek dostosowany do indywidualnych potrzeb można rozważyć, jeśli producent musi obejść:
- Ograniczona przestrzeń instalacyjna
- Niezwykła konstrukcja montażowa
- Specyficzny układ wałów
- Konkretny profil kontaktowy
- Istniejące wymagania dotyczące łożysk
- Składany prześwit
- Niestandardowa konstrukcja prowadnicy
Personalizacja nie zawsze oznacza przeprojektowanie całego komponentu.
W zależności od zastosowania rozwój może skupiać się na korpusie rolki, sekcji montażowej, układzie łożysk lub innej części zespołu.
Ważne jest, aby komponent został opracowany w oparciu o rzeczywiste wymagania mechaniczne.
Jakie informacje należy podać w celu opracowania niestandardowego?
Przejrzysty opis aplikacji może znacznie ułatwić komunikację.
Producenci mogą zapewnić:
Rysunki Produktu
Rysunki pomagają pokazać dostępną powierzchnię montażową i powiązania pomiędzy rolką a otaczającymi ją elementami.
Istniejące próbki
Jeśli wałek jest już używany, przesłanie próbki może ułatwić zrozumienie jego budowy i sposobu montażu.
Zdjęcia
Zdjęcia of the complete mechanism can show details that may not be obvious from a basic drawing.
Informacje o ruchu
Dostawca powinien zrozumieć, w jaki sposób wałek porusza się podczas normalnej pracy i składania.
Wymagania dotyczące łożysk
Jeżeli dany układ łożysk już istnieje, należy go uwzględnić w dyskusji.
Warunki środowiskowe
Informacje na temat ekspozycji na zewnątrz, kurzu, wilgoci i ogólnych warunków pracy mogą również pomóc w projektowaniu komponentów.
Im pełniejsze informacje, tym mniej domysłów jest wymagane podczas opracowywania.
Dlaczego badanie próbek jest ważne?
Wałek może wyglądać odpowiednio na rysunku, ale po zamontowaniu zachowuje się inaczej.
Rzeczywisty montaż wprowadza czynniki, które trudno ocenić na podstawie samego komponentu.
Rolka współpracuje z:
- Łożysko
- Wał
- Wspornik
- Rama
- Powierzchnia prowadząca
- Inne ruchome części
Mechanizm składania dodaje kolejną zmienną, ponieważ względne położenie tych części zmienia się podczas pracy.
Przykładowe testy mogą pomóc w zidentyfikowaniu problemów, takich jak:
- Niewystarczający luz
- Nieoczekiwany kontakt
- Słabe wyrównanie
- Nierówny ruch
- Nadmierny opór
- Niekompatybilny montaż
Testowanie rzeczywistego zespołu daje producentom możliwość wprowadzenia poprawek przed przejściem do większej produkcji.
Co należy sprawdzić podczas testów?
Test powinien wykraczać poza zwykłe sprawdzenie, czy wałek się obraca.
Przegląd praktyczny może obejmować kilka etapów.
Sprawdź pozycję normalną
Upewnij się, że rolka jest prawidłowo osadzona i wyrównana, gdy wózek jest otwarty.
Sprawdź ruch składania
Przesuń ramę przez całą ścieżkę składania i obserwuj, czy nie występują zakłócenia.
Sprawdź obszar montażu
Poszukaj ruchu pomiędzy rolką, wałem, łożyskiem i wspornikiem.
Sprawdź różne powierzchnie
Jeśli produkt jest przeznaczony do użytku na zewnątrz, badanie na reprezentatywnych powierzchniach może dostarczyć bardziej przydatnych informacji niż badanie wyłącznie na gładkiej podłodze warsztatu.
Sprawdź powtarzający się ruch
Powtarzające się otwieranie, zamykanie i przesuwanie może ujawnić problemy, które mogą nie pojawić się podczas krótkiego testu wstępnego.
Celem testów jest nie tylko sprawdzenie, czy wałek działa. Ma to na celu potwierdzenie, że cały zespół działa zgodnie z przeznaczeniem.
Czy wałek można dostosować do istniejącego łożyska?
W niektórych zastosowaniach istniejący układ łożysk może być już określony na podstawie projektu produktu.
Może to nakładać szczególne wymagania na korpus rolki.
Zamiast zmieniać cały zespół, wałek można potencjalnie rozbudować wokół istniejącej konstrukcji nośnej i montażowej, w zależności od wymagań mechanicznych.
Tego typu podejście może być przydatne, gdy producent ma już ustaloną konstrukcję ramy lub wału, ale potrzebuje rolki o innym profilu zewnętrznym lub układzie montażowym.
Wykonalność zależy od rzeczywistej konstrukcji, dlatego podczas wstępnej dyskusji przydatne będą rysunki lub próbki.
Co wyróżnia niestandardowe rozwiązania w zakresie walców?
Standardowy komponent jest zazwyczaj projektowany pod kątem typowych zastosowań.
Niestandardowy komponent zaczyna się od wymagań konkretnego mechanizmu.
Może to wymagać większej komunikacji podczas opracowywania, ponieważ producent musi zrozumieć:
- Sposób instalacji komponentu
- Z czym się styka
- Jak się porusza
- Jaka przestrzeń jest dostępna
- Jaki układ łożysk jest wymagany
- Z jakimi warunkami środowiskowymi mamy do czynienia
Proces rozwoju może obejmować przegląd rysunków, produkcję próbek, testowanie i regulacje przed zatwierdzeniem końcowego komponentu.
W przypadku producentów o nietypowej składanej konstrukcji może to zapewnić większą elastyczność niż próba dostosowania całego produktu do istniejącego komponentu.
W jaki sposób producenci mogą uprościć rozwój rolek?
Kilka prostych kroków może sprawić, że proces będzie bardziej efektywny.
Zacznij od mechanizmu.
Nie zaczynaj od pytania, który wałek jest dostępny. Najpierw określ, co musi zrobić wałek.
Następnie sprawdź obszar instalacji, ścieżkę ruchu, układ łożysk i warunki środowiskowe.
Następnie określ, czy odpowiedni jest standardowy komponent.
Jeśli tak nie jest, zebrane już informacje można wykorzystać jako podstawę do stworzenia niestandardowego projektu.
Praktyczna sekwencja rozwoju jest następująca:
- Zdefiniuj funkcję rolki.
- Przejrzyj cały mechanizm.
- Sprawdź obszar montażu.
- Zidentyfikuj układ łożyska i wału.
- Przejrzyj ruch składania.
- Weź pod uwagę środowisko pracy.
- Oceń standardowy komponent.
- W razie potrzeby opracuj indywidualny projekt.
- Przetestuj cały zespół.
- Potwierdź ostateczną strukturę przed produkcją.
Dzięki temu proces rozwoju koncentruje się na rzeczywistej aplikacji.
Współpraca z producentem łożysk i rolek
W przypadku producentów opracowujących składany sprzęt do użytku na zewnątrz opracowywanie komponentów może obejmować więcej niż tylko wybranie istniejącej części z katalogu.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) specjalizuje się w łożyskach miniaturowych i średnich, łożyskach niestandardowych, układach kół pasowych oraz niestandardowych komponentach łożysk i rolek do różnych zastosowań mechanicznych.
W przypadku mechanizmu składającego dyskusja na temat rozwoju może skupiać się na zależnościach pomiędzy rolką, łożyskiem, wałem, konstrukcją montażową i otaczającą ramą. Rysunki, próbki i informacje o zastosowaniu mogą pomóc w ustaleniu, co komponent musi osiągnąć, zanim projekt zostanie sfinalizowany.
Takie podejście jest szczególnie istotne, gdy mechanizm ma ograniczoną przestrzeń lub nie pasuje do konwencjonalnego układu podzespołów.
Praktyczna lista kontrolna dotycząca mechanizmów składania
Przed zatwierdzeniem zespołu rolek producenci mogą sprawdzić następujące kwestie:
- Jaka jest właściwie funkcja rolki?
- Z jaką powierzchnią lub elementem się styka?
- Jak się porusza podczas pracy?
- Jak zmienia się jego położenie po złożeniu ramy?
- Czy podczas całego ruchu jest wystarczający luz?
- Czy łożysko pasuje do zamierzonego zespołu?
- Czy układ wałów jest odpowiedni?
- Czy konstrukcja montażowa zapewnia odpowiednie podparcie?
- Czy wałek napotka kurz lub wilgoć na zewnątrz?
- Czy przetestowano cały zespół?
- Czy dostosowany komponent ułatwiłby opracowanie mechanizmu?
Pytania te skupiają uwagę na całym systemie mechanicznym, a nie na jednym izolowanym elemencie.
Rolki mogą być małe w porównaniu z ramą składanego wózka ogrodowego, ale ich funkcja może być ściśle powiązana z ruchem całego mechanizmu.
Profil rolki określa sposób, w jaki styka się ona z powierzchnią. Łożysko wspomaga obrót. Wał i wspornik utrzymują zespół w odpowiednim położeniu. Rama kontroluje sposób poruszania się komponentu, zwłaszcza gdy wózek jest złożony.
Warunki zewnętrzne dodają jeszcze jedną uwagę.
Dla producentów użytecznym punktem wyjścia jest zatem sam mechanizm. Po zrozumieniu ruchu, konstrukcji montażowej, układu łożysk, luzu i środowiska pracy znacznie łatwiej jest podjąć decyzję, czy odpowiednia jest standardowa rolka, czy też należy opracować komponent niestandardowy.
W zastosowaniach, w których przestrzeń jest ograniczona lub składana konstrukcja jest nietypowa, współpraca z producentem, który może opracować komponenty rolek i łożysk wokół rzeczywistego mechanizmu, może sprawić, że proces projektowania stanie się bardziej elastyczny i łatwiejszy do przetestowania.
