Wybór łożyska wałeczkowego do układu gąsienicowego wydaje się dość prosty, dopóki nie spróbujesz tego zrobić. Należy wziąć pod uwagę kształt rowka, szerokość gąsienicy, ciężar, jaki przedmiot musi utrzymać, a gdzieś pośrodku tego wszystkiego trzeba również ustalić, ile miejsca jest w porządku, zanim rolka zacznie grzechotać lub, co gorsza, całkowicie się zaciąć. Jeśli popełnisz błąd, utkniesz z rolką, która albo zacina się w torze, albo ma tak duży luz, że grzechocze przy każdym ruchu.
Dlaczego dopasowanie rolki do gąsienicy ma tak naprawdę znaczenie
Rolka z rowkiem w kształcie litery U to w zasadzie koło z kanałem wyciętym wokół zewnętrznej krawędzi, zbudowane do jazdy po szynie. Ten rowek zapobiega ześlizgiwaniu się rolki na boki podczas jej toczenia się w przód i w tył. Zrób rowek zbyt szeroki w porównaniu z gąsienicą, a wałek będzie miał miejsce na poruszanie się w lewo i w prawo podczas ruchu. To błądzenie powoduje drgania, następnie nierówne zużycie, a w końcu problem z hałasem, który staje się coraz gorszy, im dłużej go zostawiasz. Jedź zbyt wąsko, a wałek będzie ocierał się o krawędzie toru, ciągnąc, a nie tocząc się.
Żaden wynik nie jest świetny. Wobble wywierają nierówny nacisk na łożysko znajdujące się wewnątrz rolki, a nacisk ten powoduje jego szybsze zużycie niż powinno. Tymczasem wiązanie powoduje ciągłe tarcie, które niezależnie od tego, co napędza mechanizm, silnik czy rękę, musi za każdym razem naciskać. To także powoduje szybsze zużywanie się sprzętu i, szczerze mówiąc, sprawia, że wszystko wydaje się sztywne i nieporęczne w użyciu.
Zatem dopasowanie nie jest tu jakimś drobnym szczegółem, na który można zwrócić uwagę i który można pominąć. To tak naprawdę podstawa tego, czy system działa tak, jak powinien.
Najpierw uzyskaj prawdziwy odczyt szerokości toru
Zanim w ogóle przyjrzymy się rolkom, warto poświęcić kilka minut na dokładny pomiar samego toru. Szerokość toru oznacza zwykle grubość szyny, którą musi owinąć rowek rolki, a ta może się zmieniać w zależności od materiału, sposobu wykonania toru, a nawet niewielkich różnic między partiami produkcyjnymi.
Mierz więcej niż raz
Taśma miernicza pozwoli Ci znaleźć się na boisku, ale suwmiarki dają o wiele bardziej niezawodny wynik, jeśli precyzja faktycznie ma tutaj znaczenie. Sprawdź utwór w kilku miejscach na całej jego długości, a nie tylko w jednym, ponieważ niektóre utwory nie są idealnie spójne od końca do końca, zwłaszcza starsze utwory, które były już używane.
Przy okazji sprawdź, czy na powierzchni toru nie ma powłoki, farby lub rdzy. Te rzeczy dodają niewielką grubość, która prawdopodobnie nie jest odzwierciedlona w oryginalnej karcie specyfikacji. Wałek, który wydawał się dobrze pasować na gołej, świeżo ułożonej gąsienicy, może wydawać się nieco ciasny po późniejszym nałożeniu powłoki.
Kształty torów nie są takie same
Tory mają różne kształty, a ten kształt zmienia rodzaj profilu rowka, który faktycznie z nimi współpracuje.
| Kształt ścieżki | Gdzie zwykle to widzisz | Na co zwrócić uwagę |
|---|---|---|
| Płaska szyna | Drzwi przesuwne, systemy szuflad | Głębokość rowka ma większe znaczenie niż dokładna tolerancja szerokości |
| Zaokrąglona szyna | Szyny do zasłon, oprawy oświetleniowe | Krzywa rowka musi ściśle odpowiadać kształtowi szyny |
| Szyna kątowa lub w kształcie litery V | Przemysłowe konfiguracje przesuwne | Kąt rowka powinien pokrywać się z kątem szyny |
| Szyna z kwadratową krawędzią | Okucia szafek, mniejsze mechanizmy | Nieco więcej wybaczania w zakresie tolerancji szerokości |
Gdy już wiesz, z jakim kształtem masz do czynienia, zawęża to wybór rodzaju rolki, która faktycznie będzie działać, ponieważ coś zbudowanego dla płaskiej szyny zwykle nie będzie dobrze działać na zaokrąglonej lub kątowej.
Ustalanie właściwej szerokości rowka
Gdy już znasz szerokość gąsienicy, następnym pytaniem jest, jaki luz potrzebuje rowek w stosunku do tej liczby. Tak naprawdę to tutaj podejmuje się większość decyzji i tam też ludzie albo za dużo myślą, albo nie myślą o nich wystarczająco dużo.
Trochę luzu jest właściwie normalne
Może się wydawać, że rowek powinien jak najściślej przylegać do toru, ale oczekiwana jest niewielka szczelina, która jest naprawdę konieczna. Zerowy luz wydaje się idealny na papierze, ale rozszerzalność cieplna, drobne problemy z wyrównaniem lub niewielkie odchylenia produkcyjne mogą spowodować nieoczekiwane zakleszczenie wałka bez żadnego miejsca na ruchy. Niewielka szczelina umożliwia płynne poruszanie się walca nawet w niestabilnych warunkach.
To powiedziawszy, zbyt dużo miejsca w ogóle niweczy sens posiadania rowka. Nadmierny luz pomiędzy ściankami rowków a krawędziami gąsienic powoduje, że rolka przesuwa się na boki podczas ruchu, i to jest dokładnie wspomniane wcześniej chybotanie i nierównomierne zużycie.
Ile luzu zależy od stanowiska
Zamiast zgadywać liczbę, warto pomyśleć o prześwicie w oparciu o to, do czego wałek jest faktycznie używany.
- Lżejsze prace, takie jak małe szuflady lub prowadnice zasłon, zwykle można wykonać w przypadku nieco luźniejszego dopasowania, ponieważ obciążenie jest minimalne, a wszelkie drgania i tak są ledwo zauważalne.
- Cięższe lub bardziej przemysłowe konfiguracje wymagają zwykle mniejszych tolerancji, ponieważ nawet niewielka ilość luzu bocznego staje się oczywista, gdy w grę wchodzi prawdziwa waga.
- Instalacje zewnętrzne lub inne elementy narażone na wahania temperatury zwykle korzystają z nieco większego prześwitu, niż byłoby to wymagane w przypadku zastosowań w pomieszczeniach zamkniętych z kontrolowaną klimatyzacją, ponieważ materiały rozszerzają się i kurczą wraz ze zmianą temperatury.
Większość producentów podaje zakres rozstawu kół dla każdego modelu rolek, a nie jedną dokładną liczbę i właśnie dlatego. Sprawdzanie zmierzonej szerokości w tym zakresie, zamiast zakładać, że istnieje jedno idealne dopasowanie, zwykle daje lepsze wyniki.
Wnętrze łożyska ma równie duże znaczenie
Szerokość rowka to tylko część równania. To, co dzieje się wewnątrz rolki i jaki ciężar lub siłę jest w stanie wytrzymać, również odgrywa rolę w tym, czy dana rolka rzeczywiście będzie działać w Twoim zestawie.
Łożyska kulkowe i łożyska ślizgowe

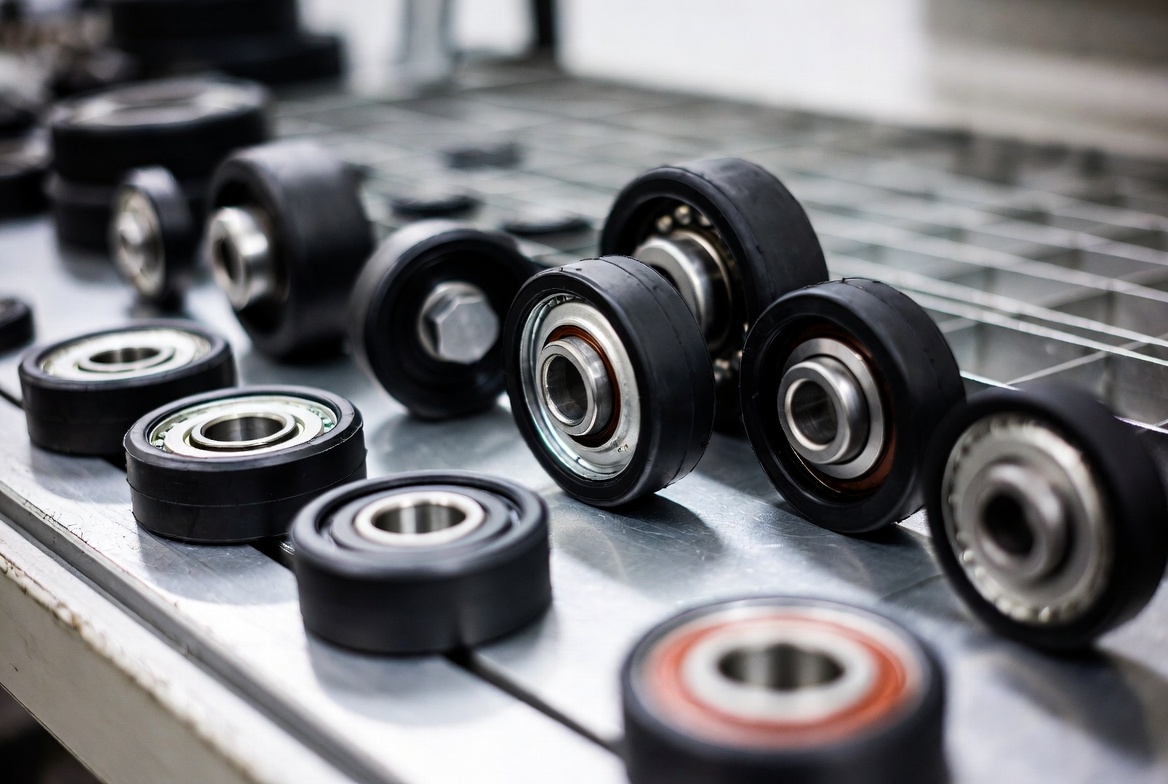

Większość rolek z rowkiem U wykorzystuje wewnątrz siebie łożyska kulkowe lub ślizgowe, czasami nazywane łożyskami tulejowymi.
Rolki z łożyskami kulkowymi zazwyczaj toczą się z mniejszym oporem, co czyni je częstym wyborem w przypadku przedmiotów, które w ciągu dnia dużo się przemieszczają, czego typowymi przykładami są drzwi przesuwne i konfiguracje przenośników.
Rolki z łożyskami ślizgowymi mają zwykle prostszą konstrukcję i w zależności od obciążenia radzą sobie dobrze w pewnych warunkach, chociaż często wymagają bardziej regularnego smarowania, aby zapobiec gromadzeniu się tarcia w miarę upływu czasu.
Nie ma automatycznego zwycięzcy między nimi. Wszystko sprowadza się do tego, jak często wałek jest używany, co przenosi i w jakim środowisku się znajduje.
Nie zapomnij, z którego kierunku pochodzi ładunek
Poza typem łożyska warto pomyśleć o kierunku, z którego obciążenie uderza w wałek. Niektóre rolki są zbudowane głównie z myślą o wytrzymywaniu nacisku ciężaru prosto w dół, podczas gdy inne są zaprojektowane tak, aby radzić sobie również z obciążeniem bocznym, co oznacza siłę pchania pod kątem, a nie prosto w dół, która pojawia się, gdy tor zakrzywia się lub gdy obiekt poruszający się po nim ma tendencję do przechylania się lub przesuwania.
Jeśli tor jest zakrzywiony lub poruszający się po nim obiekt ma tendencję do przechylania się, ważniejsza staje się nośność boczna. Wybór rolki wyłącznie na podstawie tego, ile ciężaru może udźwignąć w takim ustawieniu, powoduje szybsze zużycie krawędzi rowków niż oczekiwano.
Błędy, które ciągle się pojawiają
Kilka problemów pojawia się raz po raz, gdy ludzie wpadają w kłopoty po założeniu nowych rolek, a większość z nich wynika z pominięcia kroku gdzieś po drodze.
Powszechnym założeniem jest założenie, że każdy utwór w danej kategorii jest identyczny. Nawet gąsienice, które wyglądają prawie tak samo, na przykład standardowe szyny do drzwi przesuwnych, mogą się nieznacznie różnić w zależności od tego, kto je wyprodukował lub z jakiej partii pochodzą. Założenie, że wałek, który działał dobrze na jednej gąsienicy, będzie działać tak samo na podobnie wyglądającej w innym miejscu, czasami prowadzi do nieznacznie nieprawidłowego dopasowania.
Innym jest mierzenie toru tylko raz. Pojedynczy pomiar nie zawsze mówi wszystko, szczególnie w przypadku dłuższych utworów lub tych, które są już używane od jakiegoś czasu. Sprawdzenie kilku różnych punktów pozwala wykryć niespójności, zanim po zainstalowaniu wszystkiego zamienią się w ból głowy.
Powłoki i wykończenia również są często pomijane. Farba, rdza lub powłoka ochronna dodają grubości, o której łatwo zapomnieć. Zmierz gołą gąsienicę, a następnie po jej pomalowaniu zamontuj rolki i nagle dopasowanie wydaje się ciaśniejsze niż powinno.
Czynniki środowiskowe również mają większe znaczenie, niż ludzie się spodziewają. Rolka, która świetnie sprawdza się w pomieszczeniach, może zachowywać się inaczej na zewnątrz, gdzie wahania temperatury powodują, że zarówno bieżnia, jak i rolka rozszerzają się lub kurczą. Jest to bardziej widoczne w przypadku gąsienic metalowych, które pod wpływem ciepła rozszerzają się bardziej zauważalnie niż w przypadku gąsienic plastikowych lub kompozytowych.
Istnieje także pułapka polegająca na skupianiu się wyłącznie na szerokości rowka. Łatwo jest idealnie dopasować szerokość i zapomnieć o sprawdzeniu nośności lub typu łożyska. Wałek z rowkiem pasującym jak rękawiczka może szybko się zużyć lub działać słabo, jeśli nie jest skonstruowany z myślą o wadze lub częstotliwości użytkowania, z którym się mierzy.
Surowa kolejność przepracowania tego w
Jeśli chcesz przejść przez to wszystko prostą ścieżką, nie gubiąc się w szczegółach, oto mniej więcej, jak to zwykle wygląda.
- Zmierz dokładnie szerokość rozstawu kół, użyj suwmiarki, jeśli to możliwe, i sprawdź kilka punktów na całej długości, a nie tylko jedno.
- Zastanów się nad kształtem toru: płaską, zaokrągloną, zakrzywioną, kwadratową krawędzią, ponieważ to określa, który profil rowka jest w ogóle warty rozważenia.
- Spójrz na zalecany przez producenta zakres szerokości rolek, zamiast szukać jednej, pasującej liczby.
- Przemyśl ładunek, zarówno jego wagę, jak i kierunek, z którego pochodzi.
- Należy wziąć pod uwagę środowisko, wewnątrz i na zewnątrz, wahania temperatury, wilgoć, kurz.
- Zdecyduj między łożyskiem kulkowym a łożyskiem ślizgowym w oparciu o częstotliwość użytkowania mechanizmu i akceptowalne tarcie.
- Jeśli możesz, przed przystąpieniem do pełnej instalacji wykonaj dopasowanie próbne. Testy fizyczne wyłapują problemy z dopasowaniem, których czasami nie zauważają same pomiary.
Jeśli coś nie działa po instalacji
Od czasu do czasu, nawet przy dokładnym zmierzeniu, wałek po prostu nie wydaje się odpowiedni, gdy jest na swoim miejscu. Jeśli tak się stanie, kilka kontroli może pomóc zawęzić zakres zdarzeń.
Zwróć uwagę na nowe dźwięki. Odgłosy zgrzytania lub zgrzytania zwykle wskazują na zbyt wąski rowek i zahaczający o krawędzie toru. Grzechotanie lub stukanie zwykle oznacza coś odwrotnego, czyli zbyt duży luz i zbyt duże ruchy na boki.
Po pewnym czasie użytkowania poszukaj śladów zużycia. Zużycie skupione na jednej krawędzi rowka często oznacza, że rolka nie jest osadzona równomiernie, co może wskazywać na lekkie przesunięcie podczas montażu, a nie na to, że rolka ma niewłaściwy rozmiar.
A jeśli całość wydaje się sztywniejsza niż oczekiwano lub poruszanie się wymaga więcej wysiłku niż powinno, warto ponownie sprawdzić luz. Czasami dopasowanie, które podczas szybkiego testu wydawało się całkowicie w porządku, okazuje się wiązaniem, gdy jest używane regularnie i przy rzeczywistym obciążeniu przez jakiś czas.
Dopasowanie A Łożysko wałeczkowe typu U do szerokości toru to coś więcej niż tylko znalezienie rowka, który technicznie owinie się wokół szyny. Oznacza to zrozumienie kształtu toru, sprawdzenie powłok, które mogłyby po cichu zmienić rzeczywiste wymiary, przemyślenie kierunku obciążenia i rodzaju łożyska oraz uwzględnienie środowiska, w którym całość musi działać.
Poświęcenie trochę dodatkowego czasu na prawidłowe zmierzenie, sprawdzenie asortymentu producentów zamiast zakładać, że jeden uniwersalny rozmiar będzie pasować do wszystkiego, a przetestowanie przed pełnym wyborem zwykle pozwala uniknąć większości typowych problemów, takich jak hałas, drgania, wiązania i zużycie, które pojawia się znacznie wcześniej niż powinno. Trochę cierpliwości podczas selekcji zwykle procentuje później w systemie, który po prostu działa tak, jak powinien.
