Otwórz drzwi przesuwne wyprodukowane w ostatnich latach, a istnieje spora szansa, że koło w środku jest wykonane z formowanego plastiku, a nie obrobionego metalu. Nie jest to trend marketingowy ubrany w innowację — odzwierciedla prawdziwą zmianę w tym, co formowanie wtryskowe może zaoferować w porównaniu z tradycyjną produkcją metalu w przypadku tej konkretnej części.
Różnica w produkcji: usuwanie materiału a jego formowanie
Dwa zasadniczo różne procesy
Wałki metalowe są zwykle produkowane poprzez obróbkę skrawaniem — wycinanie, toczenie lub tłoczenie kształtu koła z litego metalu. Rolki formowane wtryskowo produkowane są poprzez formowanie stopionej żywicy wewnątrz precyzyjnej wnęki formy ukształtowanej dokładnie tak, jak gotowa część.
- Obróbka jest subtraktywna: materiał jest usuwany krok po kroku, aż do uzyskania ostatecznego kształtu.
- Formowanie ma charakter formacyjny: ostateczny kształt powstaje bezpośrednio, w jednym cyklu, z surowej żywicy.
Dlaczego to wyróżnienie ma znaczenie w skali produkcyjnej
- Skalowanie czasu obróbki z liczbą części – każda jednostka wymaga własnego cyklu cięcia.
- Czasy cykli formowania są zwykle mierzone w sekundach od chwili powstania formy, w dużej mierze niezależnie od złożoności projektu.
- Zużycie narzędzia podczas obróbki stopniowo powoduje zmianę wymiarów w długim cyklu produkcyjnym, podczas gdy stabilna forma wytwarza części o spójnych wymiarach od pierwszej do ostatniej jednostki.
Co to oznacza dla kupujących masowo
W przypadku kilku niestandardowych części różnica ta nie ma większego znaczenia. W przypadku wielkości zamówień typowych dla okuć do drzwi i okien przesuwnych – często sięgających tysięcy sztuk – skumulowana różnica w czasie i konsystencji staje się rzeczywistym czynnikiem wpływającym na koszty, czas realizacji i kontrolę jakości.
Geometria rowków i kołnierzy: wbudowana w formę, nie dodawana później
Dlaczego kształt rowka jest najważniejszą cechą rolki
A rolka do drzwi przesuwnych potrzebuje rowka — zwykle w kształcie litery U lub V — który prawidłowo osadza się na szynie. Profil rowka określa:
- Jak ślady kół
- Jak równomiernie rozkłada się obciążenie
- Ile luzu bocznego występuje podczas pracy
Obróbka rowka a formowanie rowka
W produkcji metalu rowek jest oddzielnym etapem obróbki wykonywanym po uformowaniu podstawowego kształtu koła, co zwiększa czas i koszty, w miarę jak profil staje się bardziej szczegółowy.
Podczas formowania wtryskowego geometria rowka jest projektowana bezpośrednio w gnieździe formy. Koło wychodzi już prawidłowo ukształtowane, bez dodatkowego etapu cięcia.
Rola kołnierza
Wiele rolek posiada kołnierz — uniesioną wargę po jednej lub obu stronach koła — który zapewnia dodatkowe prowadzenie boczne i pomaga zapobiegać ześlizgiwaniu się koła z szyny na boki.
- Konstrukcje kołnierzowe zapewniają większą stabilność na gąsienicach z ryzykiem obciążenia bocznego lub niewielką niewspółosiowością.
- Konstrukcje wyposażone wyłącznie w rowki zapewniają mniejsze tarcie toczne, gdy tor jest prosty i dobrze utrzymany.
Zarówno profile kołnierzowe, jak i profile zawierające wyłącznie rowki można łatwo wyprodukować poprzez konstrukcję formy, bez dodatkowej złożoności obróbki, jakiej zazwyczaj wymagałoby metalowe koło z kołnierzem.
Profile niestandardowe bez niestandardowych ustawień obróbki
Gdy istnieje już forma dla konkretnego profilu rowka lub kołnierza, wytworzenie tego kształtu nie powoduje zwiększenia znaczących kosztów w porównaniu z prostszą konstrukcją.
To w dużej mierze wyjaśnia, dlaczego niestandardowe profile rowków – dopasowane do określonej średnicy lub kąta szyny – stały się bardziej dostępne dla nabywców OEM niż w przypadku modelu produkcyjnego opartego wyłącznie na obróbce skrawaniem.
Warto tutaj zachować precyzję: nowa forma nadal wymaga wstępnego projektu i inwestycji w oprzyrządowanie. Zmieniają się bieżące koszty wytwarzania niestandardowego kształtu po udostępnieniu oprzyrządowania — staje się ono częścią standardowego cyklu formowania, a nie specjalistyczną operacją powtarzaną dla każdej partii.
Zachowanie materialne: naprawdę inny zestaw kompromisów
Co oferuje metal i gdzie jest on ograniczony
Rolki metalowe zapewniają wysoką wytrzymałość surową i dobrze nadają się do bardzo dużych obciążeń. Ich głównym ograniczeniem jest to, że wydajność jest w dużej mierze uzależniona od wybranego gatunku metalu — twardość, odporność na korozję i masa są powiązane razem, a nie regulowane niezależnie.
Co zamiast tego oferują inżynieryjne tworzywa sztuczne
Rolki formowane wtryskowo są powszechnie produkowane z POM (acetalu) lub wzmocnionego nylonu, materiałów o dobrze udokumentowanych właściwościach w inżynierii tworzyw sztucznych.
| Wymagania projektowe | Jak materiał reaguje |
|---|---|
| Odporność na korozję w środowisku wilgotnym lub przybrzeżnym | Konstrukcyjne tworzywa sztuczne nie korodują, w przeciwnym razie metal musi poradzić sobie z uszkodzeniem poprzez powłokę lub galwanizację. |
| Praca przy niskim tarciu | POM ma naturalnie niskie tarcie powierzchniowe, co zmniejsza długoterminową zależność od smaru. |
| Tłumienie wibracji i hałasu | Tworzywa sztuczne zazwyczaj przenoszą wibracje mniej bezpośrednio niż sztywny kontakt metal-metal. |
| Dodatkowa sztywność bez dodatkowego ciężaru | Wzmocniony nylon (włóknem szklanym) zwiększa tolerancję obciążenia, nie dorównując ciężarowi stali. |
Ważne zastrzeżenie
Żadna z tych właściwości nie czyni plastiku powszechnie „lepszym” od metalu. Reprezentują inny zestaw kompromisów. Właściwy wybór zależy od dopasowania materiału do rzeczywistego obciążenia, środowiska i cyklu pracy konkretnego zastosowania – a nie od wybierania jednego materiału z przyzwyczajenia.
Łożysko a brak łożyska: decyzja projektowa, a nie materialna
Powszechne nieporozumienie
Łatwo założyć, że „rolka z tworzywa sztucznego” automatycznie oznacza „brak łożyska w środku”, ale w praktyce to, czy w rolce będzie stosowane łożysko toczne, jest decyzją inżynierską odrębną od wyboru materiału.
Kiedy solidnie formowane koło ma sens
- Lżejsze drzwi, takie jak szafki, szafy i małe wewnętrzne ścianki działowe
- Umiarkowane dzienne cykle, a nie ciągłe, intensywne użytkowanie
- Priorytety dotyczące zmniejszenia liczby części i złożoności montażu
Kiedy łożysko jest nadal właściwe, zadzwoń
- Cięższe drzwi, takie jak zewnętrzne przesuwne panele szklane
- Aplikacje komercyjne o dużej liczbie cykli i dużym natężeniu ruchu
- Sytuacje, w których zmniejszone tarcie toczne pod długotrwałym obciążeniem jest wymogiem funkcjonalnym, a nie dodatkiem
Dlaczego to rozróżnienie ma znaczenie dla kupujących
Traktowanie „łożyska vs. jego braku” jako decyzji dotyczącej obciążenia i cyklu — a nie skrótu kosztowego — jest tym, co odróżnia dobrze dobrany formowany wałek od źle dopasowanego.
Koło bezłożyskowe stosowane prawidłowo w lekkich zastosowaniach działa niezawodnie. To samo koło użyte w ciężkich drzwiach o dużej cykli pracy prawdopodobnie będzie działać gorzej, niezależnie od tego, jak dobrze zostało uformowane.
Wykończenie powierzchni i jakość formy: szczegóły, które łatwo przeoczyć
Dlaczego spójność powierzchni jest tak samo ważna jak kształt
Nawet prawidłowo ukształtowany wałek może generować hałas, wibracje lub przedwczesne zużycie, jeśli wykończenie powierzchni stykowej jest nierówne. W procesie formowania wtryskowego wykończenie powierzchni zależy w dużej mierze od jakości formy i kontroli procesu, a nie od zmiany zużycia narzędzia, jak ma to miejsce w przypadku obróbki skrawaniem.
Co należy sprawdzić oceniając uformowaną próbkę
- Widoczne linie lub szwy, które mogą wskazywać na starzenie się lub źle konserwowaną pleśń
- Spójna tekstura na powierzchni styku koła, bez szorstkich plam i wżerów
- Spójność wymiarowa pomiędzy wieloma próbkami z tej samej partii, a nie tylko pojedynczą próbką „bohaterską”.
Powszechne mity, które warto sprostować
Mit: Plastikowe rolki są po prostu tańszym zamiennikiem metalu
Wybór materiału wpływa na odporność na korozję, zachowanie hałasu i charakterystykę tarcia. Jest to decyzja dotycząca wydajności, a nie wyłącznie skrótu kosztowego.
Dobrze dobrany wałek formowany może w odpowiednim zastosowaniu przewyższać źle dobrany wałek metalowy.
Mit: Wałek bez łożyska jest automatycznie gorszej jakości
Solidnie formowane koło bez łożyska to celowy wybór projektu dostosowany do lżejszych zastosowań o niższych cyklach, a nie obniżenie wersji.
Używanie go poza zamierzonym zakresem powoduje problemy z wydajnością, a nie brak samego łożyska.
Mit: Niestandardowe profile rowków zawsze oznaczają wysokie minimalne zamówienia
Gdy forma już istnieje, wytworzenie określonego kształtu rowka lub kołnierza powoduje niewielkie koszty bieżące.
Najważniejsza jest początkowa inwestycja w oprzyrządowanie, która skaluje się w bardziej rozsądny sposób w porównaniu z typowymi wielkościami zamówień masowych B2B, niż większość ludzi zakłada.
Gdzie metal wciąż ma sens
Zrównoważony pogląd musi uwzględniać, gdzie rolki obrabiane maszynowo czy metalowe są lepszym wyborem.
- Zastosowania wymagające bardzo dużych obciążeń, takie jak ciężkie drzwi i bramy przemysłowe, gdzie głównym wymaganiem jest wytrzymałość surowca
- Ekstremalne temperatury wykraczające poza praktyczny zakres działania standardowych żywic konstrukcyjnych
- Bardzo małe serie niestandardowe, gdzie inwestycja w oprzyrządowanie do form nie jest uzasadniona małą wielkością produkcji
Porównanie nie dotyczy tego, czy jeden materiał jest uniwersalnie lepszy – chodzi o dopasowanie podejścia produkcyjnego do rzeczywistego obciążenia, środowiska i wielkości zamówienia.

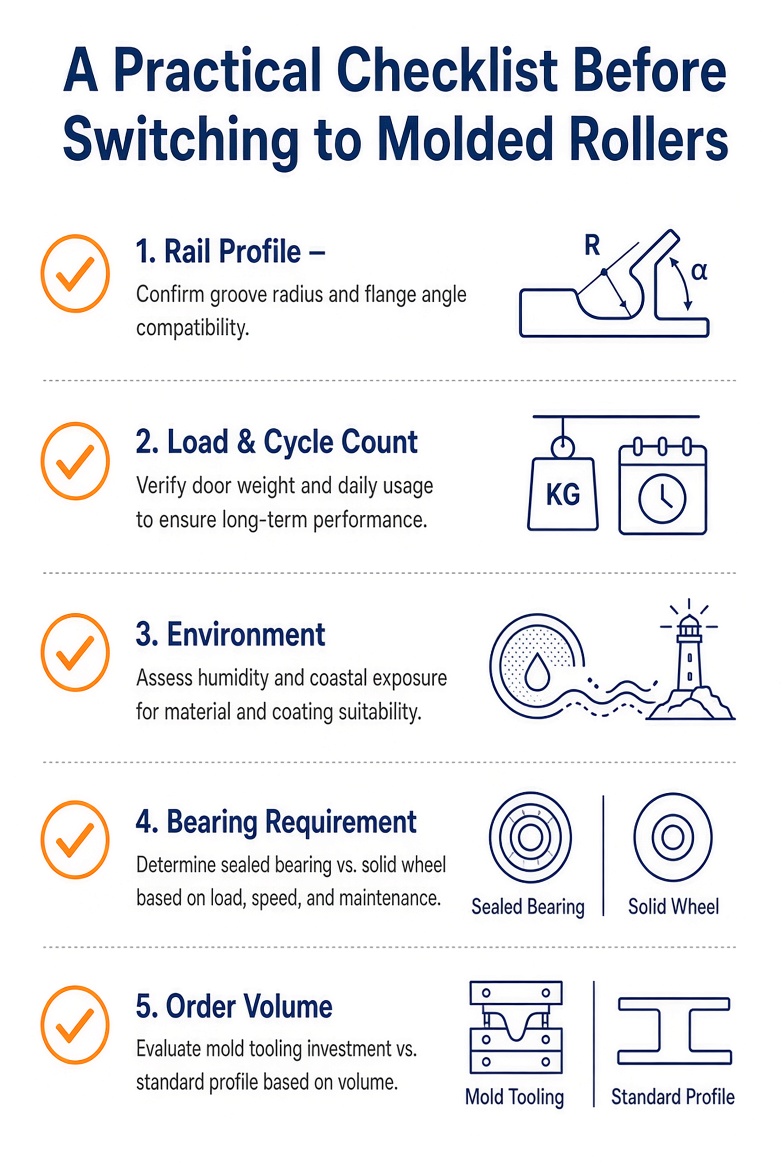

Praktyczna lista kontrolna przed przejściem na rolki formowane
Przed określeniem lub przejściem na wałek formowany wtryskowo warto sprawdzić, co następuje:
Często zadawane pytania
Czy rolki formowane wtryskowo są mniej trwałe niż rolki metalowe?
Nie z natury.
Trwałość zależy od dopasowania doboru żywicy, grubości ścianki i projektu do rzeczywistych wymagań dotyczących obciążenia i cyklu. Dobrze dobrany wałek formowany może przetrwać źle dobrany wałek metalowy w wielu zastosowaniach mieszkaniowych i lekkich obiektach komercyjnych.
Czy rolki formowane wtryskowo poradzą sobie w środowiskach zewnętrznych i przybrzeżnych?
Generalnie tak.
Zwykle pod tym względem sprawdzają się lepiej niż niepowlekany metal, ponieważ konstrukcyjne tworzywa sztuczne nie korodują w taki sposób, jak nieobrobiona stal.
Czy uzyskanie niestandardowego profilu rowka za pomocą formowania wtryskowego jest drogie?
Początkowy koszt formy jest istotnym czynnikiem, ale gdy forma już istnieje, koszt wyprodukowania niestandardowego profilu jest zbliżony do kosztu wyprodukowania standardowego.
Różnica w kosztach pojawia się głównie przy małych zamówieniach, a nie przy typowych ilościach hurtowych.
Czy wszystkie rolki formowane wtryskowo pomijają łożysko?
Nie.
Wiele osób nadal używa wtłoczonych łożysk do zastosowań wymagających większej liczby cykli lub większych obciążeń.
Konstrukcja bez łożysk to specyficzny wybór dostosowany do lżejszych zastosowań, a nie uniwersalna cecha formowanych rolek.
Praktyczne dania na wynos
Przejście na rolki formowane wtryskowo w produkcji drzwi przesuwnych sprowadza się do kilku dobrze znanych czynników: formowania części bezpośrednio do jej ostatecznego kształtu zamiast jej cięcia, wbudowania geometrii rowka i kołnierza w samą formę oraz wykorzystania prawdziwej odporności tworzyw konstrukcyjnych na korozję i mniejszego tarcia bazowego.
Nic z tego nie sprawia, że formowane rolki są uniwersalnym zamiennikiem metalu. W przypadku bardzo dużych obciążeń lub ekstremalnych warunków metal nadal ma wyraźną przewagę.
Jednak w większości zastosowań w drzwiach przesuwnych w budynkach mieszkalnych i obiektach komercyjnych o tym, czy formowana rolka będzie działać tak, jak powinna, decyduje dopasowanie żywicy, konstrukcji rowków i dobór łożysk do rzeczywistych wymagań dotyczących szyn i obciążenia.
