Markizy zewnętrzne składają się z większej liczby ruchomych części, niż większość ludzi zdaje sobie sprawę. Za każdym płynnym rozwijaniem i cofaniem kryje się mały, ale ważny element: łożysko wałeczkowe. Zrozumienie, w jaki sposób te łożyska są instalowane i dlaczego proces ten ma znaczenie, pomaga instalatorom, dystrybutorom i kierownikom obiektów uniknąć przedwczesnego zużycia, hałasu i niepotrzebnych prac serwisowych.
Dlaczego łożyska wałeczkowe mają znaczenie w systemach markizowych
Łożysko wałeczkowe znajduje się wewnątrz lub obok rury nawojowej, koła pasowego lub przegubu ramienia markizy, umożliwiając ruch obrotowych części przy zmniejszonym tarciu względem części nieruchomych. Bez prawidłowo osadzonego łożyska wałek tkaniny może się zacinać, mechanizm korbowy może wydawać się sztywny, a systemy napędzane silnikiem mogą wymagać większego wysiłku, aby pokonać opór.

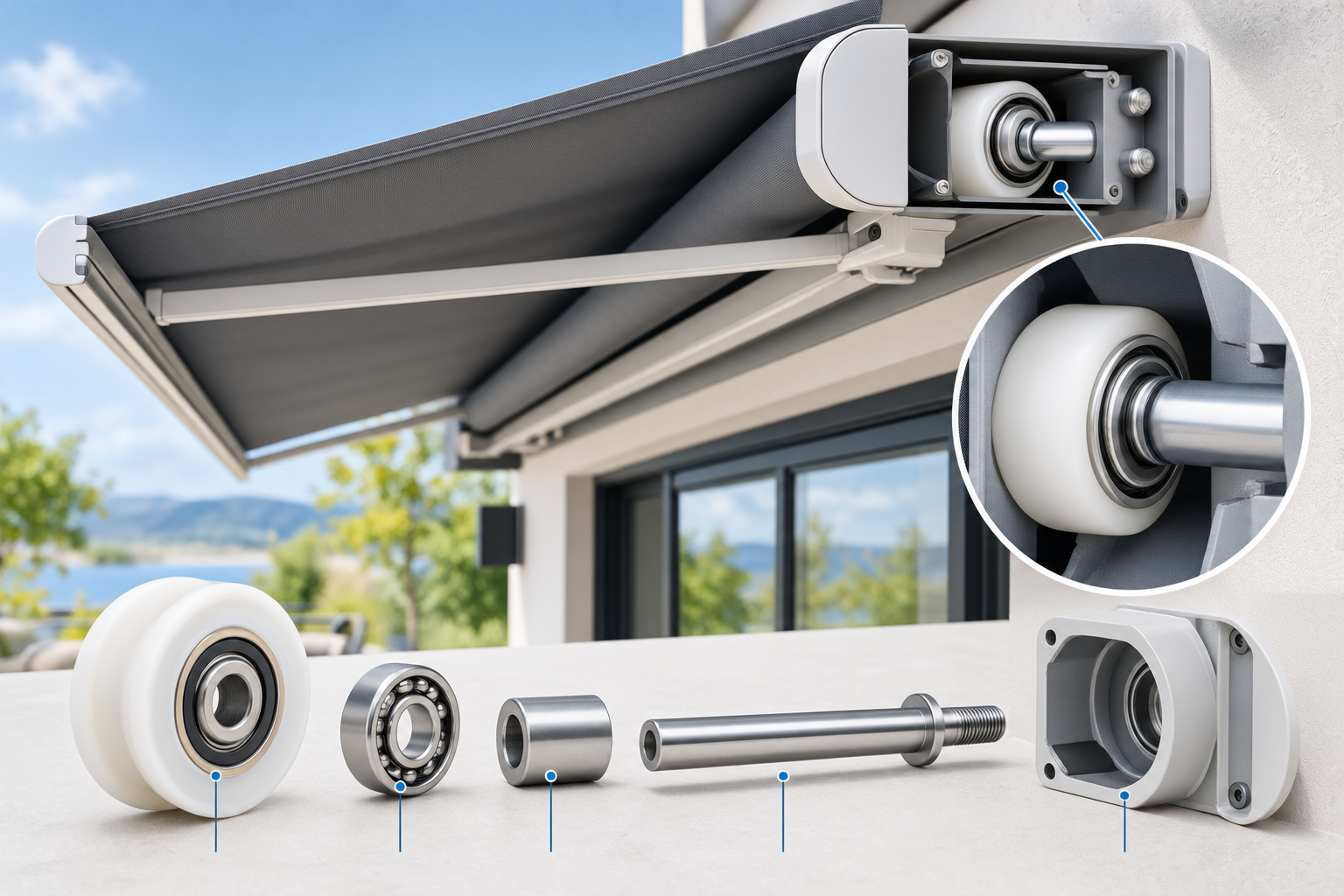

W markizach wysuwanych, zadaszeniach montowanych na dachu i konstrukcjach cieniujących przypominających pergolę łożyska zwykle pojawiają się w trzech lokalizacjach:
- Wewnątrz zaślepek rur nawojowych, podtrzymujących wał obrotowy
- W punktach kół pasowych, gdzie liny lub paski prowadzą tkaninę
- W obrębie przegubowych przegubów ramion w markizach ze składanymi ramionami
Każda lokalizacja ma nieco inne wymagania dotyczące obciążenia i obrotu, dlatego dobór łożysk i metody montażu różnią się w zależności od komponentu. Łożysko, które działa dobrze przy powolnej, ciągłej pracy, może nie działać tak samo w połączeniu, które zmienia kierunek wielokrotnie w ciągu dnia.
Typowe typy łożysk stosowane w okuciach do markiz
Przed rozpoczęciem montażu warto wiedzieć, jakiego rodzaju łożysko zostanie zastosowane w zespole. Poniższa tabela podsumowuje ogólne kategorie produktów do zacieniania na zewnątrz.
| Typ łożyska | Typowa lokalizacja | Ogólna charakterystyka |
|---|---|---|
| Łożysko kulkowe zwykłe | Końcówka rury nawojowej, koło pasowe | Wytrzymuje obciążenie promieniowe i jest powszechnie stosowany w przypadku wałów obrotowych |
| Koło pasowe z łożyskiem z tworzywa sztucznego | Punkty prowadzące kabla lub paska | Lekki i pomaga zmniejszyć kontakt metalu z metalem |
| Koło pasowe łożyska w kształcie litery F | Kompaktowe obudowy kół pasowych | Nadaje się do wąskich przestrzeni wspornikowych |
| Koło pasowe z rowkiem V | Systemy prowadzenia gąsienicowego | Pomaga utrzymać kabel lub pasek w jednej linii podczas podróży |
Kategorie te nie są wyczerpujące. Producenci często dopasowują obudowy łożysk do geometrii wspornika konkretnego modelu markizy, a w niektórych konstrukcjach w jednym mechanizmie łączą się dwa lub trzy typy łożysk.
Proces instalacji krok po kroku
Montaż łożyska wałeczkowego nie jest skomplikowany, jeśli zrozumie się kolejność, ale pomijanie etapów jest częstą przyczyną wczesnych problemów z łożyskami. Oto ogólny zarys, z którego korzystają technicy zajmujący się sprzętem i instalatorzy markiz.
1. Sprawdź wymiary wału i obudowy
Przed założeniem łożyska należy zmierzyć średnicę wału i otwór w oprawie. Łożysko, które jest zbyt luźne, może poruszać się w obudowie pod obciążeniem, natomiast zbyt ciasne może uszkodzić obudowę podczas montażu. Ten krok ma szczególne znaczenie w przypadku wymiany starszej rolki markizy, ponieważ warunki mieszkaniowe mogą nieznacznie zmienić się wraz z wiekiem, narażeniem na warunki atmosferyczne lub wielokrotnym demontażem podczas wcześniejszych napraw.
2. Oczyść powierzchnię obudowy i wału
Kurz, stary smar i zanieczyszczenia pozostawione wewnątrz rury lub wspornika mogą uniemożliwić płaskie osadzenie łożyska. Do podstawowego czyszczenia zwykle wystarcza sucha szmatka lub miękka szczotka; ostre rozpuszczalniki mogą być nieodpowiednie dla niektórych obudów z tworzyw sztucznych. Poświęcenie tutaj kilku dodatkowych minut może pomóc w uniknięciu późniejszych problemów z ustawieniem i osadzeniem.
3. Ustaw łożysko prostopadle
Łożysko powinno być wciskane równomiernie, a nie wsuwane pod kątem. Nierówny nacisk może w późniejszym czasie powodować hałas łożyska i nieregularne obroty. Niektórzy instalatorzy zamiast bezpośredniego kontaktu z młotkiem używają płaskiego klocka i lekkiego, równomiernego nacisku, sprawdzając wyrównanie z więcej niż jednej strony przed zastosowaniem dodatkowej siły.
4. Zabezpiecz zaciski mocujące lub zaślepki
Po osadzeniu łożysko jest zwykle utrzymywane na miejscu za pomocą zacisku ustalającego, pierścienia osadczego lub zaślepki, w zależności od konstrukcji markizy. Ten krok pomaga kontrolować położenie osiowe łożyska, tak aby nie przesuwało się ono podczas obrotu. Brakujący lub luźno zamontowany element ustalający może z czasem spowodować przesunięcie się łożyska z zamierzonego położenia.
5. Sprawdź obrót przed pełnym montażem
Przed zamknięciem obudowy lub ponownym założeniem tkaniny obróć wałek ręcznie. Powinien obracać się bez zgrzytania, zaczepiania i nietypowego oporu. Wszelkie nierówności na tym etapie można łatwiej skorygować przed ponownym montażem reszty markizy, ponieważ późniejszy dostęp do łożyska może wymagać demontażu kilku innych elementów.
6. Podłącz ponownie tkaninę lub mechanizm ramienia
Dopiero po sprawdzeniu płynnego obrotu należy ponownie zamontować wałek tkaniny, linkę lub ramię składane. Ta kolejność pomaga technikom uniknąć pomylenia naprężenia tkaniny lub problemów z mechanicznym wyrównaniem z oporem łożyska, co w przeciwnym razie mogłoby prowadzić do niepotrzebnej wymiany części.
Narzędzia powszechnie używane podczas instalacji
Typowy montaż łożysk nie wymaga specjalistycznego sprzętu przemysłowego, ale kilka podstawowych narzędzi może sprawić, że proces będzie bardziej przewidywalny:
- Ściągacz do łożysk lub narzędzie do ściągania, do usuwania starych łożysk bez uszkadzania obudowy
- Młotek z miękkim obuchem do kontrolowanego docisku osadzania
- Suwmiarki do potwierdzania pomiarów wałów i otworów
- Szczypce do pierścieni ustalających, do obudów typu pierścień osadczy
- Lekki smar maszynowy, jeśli jest odpowiedni dla łożyska i zastosowania
Użycie odpowiedniego narzędzia do demontażu jest często ważniejsze niż narzędzie użyte do montażu, ponieważ wypychanie starego łożyska na siłę za pomocą improwizowanych narzędzi może spowodować uszkodzenie otaczającego wspornika. W wielu przypadkach uszkodzony wspornik wymaga więcej naprawy niż wymiana samego łożyska.
Typowe błędy instalacyjne i ich późniejsze pojawienie się
Błędy instalacyjne nie zawsze powodują natychmiastowe problemy. Niektóre mogą pojawić się kilka tygodni lub miesięcy później w postaci hałasu, oporu lub nierównego toczenia. Poniższa tabela przedstawia kilka wzorców, na które warto zwrócić uwagę.
| Błąd | Opóźniony objaw |
|---|---|
| Łożysko zamontowane pod kątem | Zgrzytanie lub nierówny hałas podczas obrotu |
| Niewłaściwy rozmiar łożyska dla obudowy | Luźny ruch, grzechotanie lub nadmierny luz |
| Pominięty etap czyszczenia | Ostry ruch i przyspieszone zużycie |
| Brak klipsa mocującego | Łożysko stopniowo wysuwa się z obudowy |
| Nadmiernie dokręcony wspornik | Zwiększony opór obrotowy |
Rozpoznanie tych wzorców pomaga instalatorom prześledzić problem serwisowy aż do jego źródła, zamiast niepotrzebnie wymieniać części. W niektórych przypadkach pełna wymiana łożyska nie jest wymagana; rozwiązanie może po prostu polegać na ponownym prawidłowym osadzeniu istniejącego łożyska.
Oznacza, że łożysko może wymagać wymiany
Nie każdy nietypowy dźwięk lub lekki opór oznacza awarię łożyska, ale na kilka oznak warto zwrócić większą uwagę:
- Ruch toczny, który sprawia wrażenie nieco nierównego, jak gdyby rura nie obracała się wokół stałej osi.
- Słaby dźwięk zgrzytania lub klikania, który pojawia się tylko w niektórych momentach podczas wysuwania lub cofania.
- Widoczny luz podczas delikatnego sprawdzania rury nawojowej lub przegubu ramienia ręcznie, bez wywierania nadmiernej siły na tkaninę.
- Zmotoryzowana markiza, która wydaje się wymagać więcej wysiłku niż zwykle, aby zacząć się poruszać, nawet przed osiągnięciem pełnego rozciągnięcia.
Żaden z tych znaków nie potwierdza automatycznie awarii łożyska. Jednak ich wczesna identyfikacja może ułatwić ustalenie, czy problem dotyczy łożyska, konstrukcji montażowej, osiowania czy innej części mechanizmu.
Uwagi dotyczące konserwacji po instalacji
Po prawidłowym zamontowaniu łożyska bieżąca konserwacja jest na ogół prosta, ale kilka nawyków może pomóc w utrzymaniu spójnego działania:
- Okresowo sprawdzaj, czy w pobliżu końcówek rurek nawojowych nie gromadzi się kurz, szczególnie w środowiskach zewnętrznych narażonych na działanie pyłków lub piasku.
- Słuchaj zmian w dźwięku obrotu podczas regularnego użytkowania; zauważalna zmiana z cichego toczenia na słaby szum lub szorstki dźwięk może wskazywać na postępujące zużycie.
- Unikaj nadmiernego smarowania, ponieważ nadmiar smaru może przyciągać zanieczyszczenia, które mogą przedostać się do bieżni łożyska.
- Okresowo sprawdzaj zaciski mocujące, szczególnie przed i po okresach narażenia na silny wiatr, kiedy ramiona i stawy mogą podlegać powtarzającym się ruchom.
- Po okresach ulewnego deszczu wytrzyj odsłoniętą obudowę metalową, ponieważ uwięziona wilgoć może przyczynić się do korozji wokół gniazda łożyska.
W przypadku instalacji komercyjnych charakteryzujących się częstą codzienną pracą cykliczną, krótka kontrola wizualna i operacyjna co kilka miesięcy może stanowić praktyczny nawyk konserwacji, zamiast czekać na pojawienie się zauważalnego problemu w działaniu.
Czynniki klimatyczne i sezonowe, które warto wziąć pod uwagę
Markizy zewnętrzne są narażone na szersze spektrum warunków niż większość elementów mechanicznych stosowanych w pomieszczeniach zamkniętych, co może z czasem wpływać na zachowanie łożysk. W klimacie wilgotnym lub przybrzeżnym narażenie na wilgoć może wymagać częstszych kontroli, ponieważ słone powietrze i kondensacja mogą przyczyniać się do stopniowej korozji wokół odsłoniętych elementów metalowych. W suchszym i zapylonym klimacie gromadzenie się cząstek może stać się bardziej istotnym problemem, co powoduje, że ważne są odstępy między czyszczeniami.
Zmiany temperatury mogą również wpływać na relacje między komponentami. Łożysko, które jest gładko osadzone podczas montażu, może podlegać nieco innym warunkom, w miarę rozszerzania się lub kurczenia otaczających materiałów pod wpływem sezonowych zmian temperatury. Jest to jeden z powodów, dla których instalatorzy mogą ponownie sprawdzić rotację podczas rutynowej konserwacji, zamiast zakładać, że początkowe dopasowanie pozostanie niezmienione w każdych warunkach pracy.
Dopasowanie łożysk do projektu markizy
Nie w każdej markizie zastosowano tę samą konfigurację łożysk, a dopasowanie układu łożysk do konstrukcji mechanicznej jest równie istotne, jak sama technika montażu.
Zwijane markizy materiałowe zazwyczaj opierają się na łożyskach końcowych, które obsługują ciągły obrót. Systemy ze składanymi ramionami opierają się bardziej na łożyskach obrotowych w przegubach ramion, które wykonują powtarzający się ruch tam i z powrotem, a nie ciągłe obracanie się. Zadaszenia prowadzone na gąsienicach lub w stylu pergoli mogą wykorzystywać łożyska typu koła pasowego, które pomagają utrzymać linę lub pas w jednej linii wzdłuż stałej ścieżki.
To rozróżnienie ma znaczenie, ponieważ łożysko zaprojektowane w oparciu o jeden wzór ruchu może nie być odpowiednie do innego zastosowania. Dostawcy współpracujący z osprzętem do markiz zazwyczaj rozważają lokalizację łożyska, geometrię obudowy, wzór ruchu, układ wałów i oczekiwane warunki pracy podczas omawiania komponentów zamiennych.
Kluczowe dania na wynos
- Przed zamontowaniem łożyska zamiennego sprawdź wymiary wału i obudowy.
- Przed osadzeniem łożyska oczyścić powierzchnię obudowy i wału.
- Zamontuj łożysko prosto i równomiernie dociśnij.
- Przed zakończeniem montażu sprawdź zaciski mocujące, pierścienie osadcze lub zaślepki końcowe.
- Przed ponownym podłączeniem tkaniny lub mechanizmu ramienia przetestuj obrót.
- Aby uniknąć uszkodzenia obudowy, należy używać odpowiednich narzędzi do demontażu i montażu.
- Wybierając konfigurację łożysk, należy wziąć pod uwagę sposób poruszania się markizy.
- Regularna inspekcja może pomóc w zidentyfikowaniu nietypowych problemów z hałasem, oporem, luzami lub wyrównaniem, zanim przerodzą się w większe problemy konserwacyjne.
Montaż łożysk tocznych w elementach markiz zewnętrznych to proces oparty na dokładnym pomiarze, czystych powierzchniach, równomiernym docisku i prawidłowym zamocowaniu. Żaden z tych etapów sam w sobie nie jest skomplikowany, ale pominięcie któregokolwiek z nich może mieć wpływ na działanie łożyska i stan pracy otaczającego mechanizmu markizy.
Niezależnie od tego, czy pracujesz nad pojedynczą rozkładaną markizą mieszkalną, czy konserwujesz grupę lokali komercyjnych, przestrzeganie spójnej kolejności instalacji może ułatwić kontrolę i konserwację. Ta sama zasada ma zastosowanie przy zakupie zamiennych łożysk lub zespołów kół pasowych: zrozumienie konstrukcji oprawy, układu wału, wzorca ruchu i otaczającej struktury zapewnia jaśniejszą podstawę do wyboru odpowiedniego komponentu.
W przypadku instalatorów zaopatrujących się w zamienne łożyska lub zespoły kół pasowych współpraca z dostawcą zaznajomionym z konstrukcjami obudów dla danej markizy może sprawić, że proces montażu będzie bardziej przewidywalny, ponieważ geometria wsporników i układy łożysk mogą się różnić w różnych systemach markiz. Uważna uwaga podczas instalacji w połączeniu z rozsądnymi kontrolami sezonowymi może pomóc w zapewnieniu sprawnego działania mechanizmu podczas codziennego użytkowania.
