Jakie wymiary rolek markiz mają znaczenie dla prawidłowego dopasowania systemu?

Czy wymieniając lub opracowując rolkę markizy, wiesz, jakie wymiary rolki markizy mają znaczenie dla prawidłowego dopasowania systemu? jest ważną częścią procesu. Wałek może wyglądać jak mały i prosty element, ale jego wymiary wpływają na to, jak jest on osadzony w zespole, styka się z prowadnicą, łączy się z wałem i porusza się podczas pracy. Wybór wyłącznie na podstawie wyglądu może zatem powodować problemy podczas instalacji.

W przypadku markiz wysuwanych, systemów cieniowania tarasów, markiz do samochodów kempingowych, konstrukcji składanych i podobnych mechanizmów, rolkę należy traktować jako część kompletnego zestawu. Średnica, szerokość, otwór, położenie osi, profil i dostępna przestrzeń montażowa opowiadają inną część historii.

Celem nie jest zebranie wszystkich możliwych pomiarów. Chodzi o identyfikację wymiarów, które faktycznie wpływają na dopasowanie i ruch.

Dlaczego wymiary rolek należy rozpatrywać łącznie

Rolka nie działa samodzielnie. Zwykle współpracuje z wałem, wspornikiem, łożyskiem lub tuleją, prowadnicą, gąsienicą, ramą lub innym ruchomym elementem.

Zmiana jednego wymiaru może mieć wpływ na inną część złożenia.

Na przykład inna średnica koła może zmienić położenie ruchomej konstrukcji względem prowadnicy. Szersze koło może kolidować z pobliskim wspornikiem. Inny otwór może uniemożliwić prawidłowe dopasowanie istniejącego wału. Nawet jeśli kształt zewnętrzny wydaje się podobny, ogólna instalacja może być inna.

Dlatego też nie należy wybierać zamiennika na podstawie jednego pomiaru.

Przydatnym sposobem myślenia o procesie jest:

Rozmiar rolki → pozycja montażowa → kontakt z prowadnicą → ruch zespołu

Jeśli jedna część tego łańcucha nie pasuje, wałek może nie działać zgodnie z przeznaczeniem.

Które wymiary rolek markizowych należy sprawdzić?

Podczas identyfikacji istniejącego wałka lub przygotowywania nowego projektu warto zapisać kilka wymiarów.

Nie każdy projekt wymaga wykonania wszystkich tych pomiarów. Odpowiednie punkty zależą od sposobu użytkowania walca.

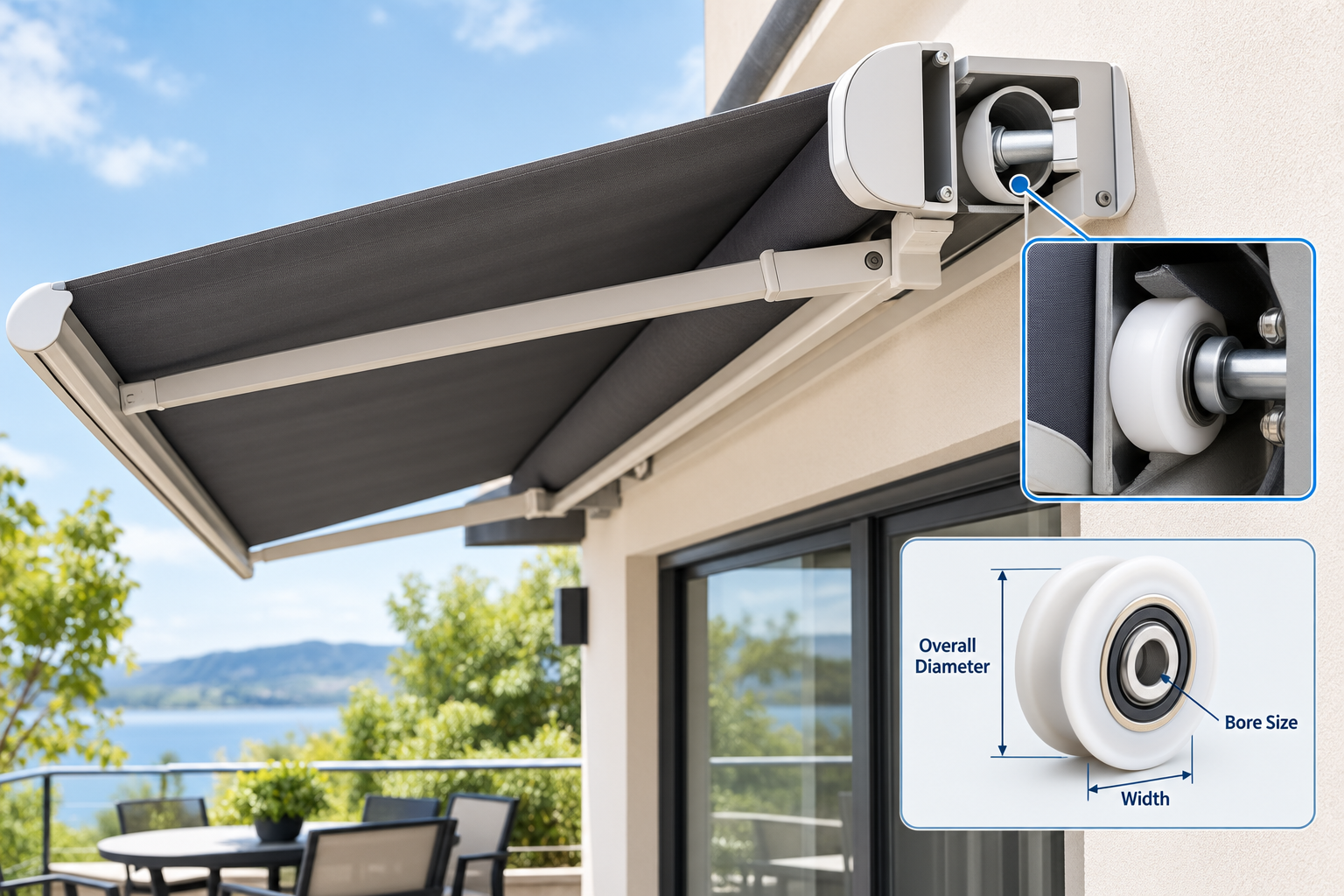

Średnica zewnętrzna wpływa na pozycję roboczą

Średnica zewnętrzna jest często jednym z pierwszych wymiarów mierzonych przez ludzi, ale jej znaczenie wykracza poza zwykłe opisanie rozmiaru koła.

Może określić położenie rolki względem prowadnicy lub prowadnicy. Jeśli zamiennik ma zauważalnie inną średnicę, część ruchoma może być osadzona wyżej lub niżej niż zamierzono.

Ta zmiana może wpłynąć na prześwit pomiędzy pobliskimi częściami. Może również zmienić położenie ramy, wózka lub elementu nośnego.

Z tego powodu średnicę należy rozpatrywać łącznie z otaczającą konstrukcją, a nie traktować ją jako izolowaną liczbę.

Szerokość określa więcej niż powierzchnia styku

Szerokość koła to kolejny przydatny wymiar.

Walec potrzebuje wystarczająco dużo miejsca, aby prawidłowo osadzić się na powierzchni tocznej, ale potrzebuje także wystarczającego prześwitu bocznego. Jeśli koło jest zbyt szerokie w stosunku do dostępnej przestrzeni, może ocierać się o wspornik lub ściankę prowadzącą. Jeśli jest węższy niż oryginalny projekt, jego położenie styku może się zmienić.

Prawidłowa szerokość zależy zatem od fizycznej przestrzeni wokół koła.

Podczas pomiaru istniejącej części należy sprawdzić zarówno samo koło, jak i szczelinę pomiędzy kołem a sąsiednimi elementami.

Jak otwór wpływa na kompatybilność?

Otwór to otwór przechodzący przez środek rolki. Jest to bezpośrednio związane z wałem, osią, sworzniem lub układem łożysk używanym przez zespół.

Koło zapasowe może mieć pasującą średnicę zewnętrzną i nadal nie pasować, ponieważ środkowe połączenie jest inne.

Należy zatem sprawdzić otwór wraz z:

• Typ wału lub osi
• Układ łożysk
• Budowa piasty
• Metoda utrzymywania
• Dostępny prześwit boczny
• Położenie koła wewnątrz wspornika

W niektórych konstrukcjach koło obraca się wokół wału. W innych łożysko jest zintegrowane z kołem. Te same wymiary zewnętrzne mogą zatem opisywać komponenty o różnych strukturach wewnętrznych.

Jest to jeden z powodów, dla których zdjęcie zainstalowanego wałka może być przydatne przy składaniu wniosku o wymianę.

Czy profil koła ma takie samo znaczenie jak rozmiar?

W wielu zastosowaniach tak.

Wałek to nie tylko okrągły przedmiot. Jego powierzchnia toczna może być płaska, rowkowana, zakrzywiona, kołnierzowa lub ukształtowana pod konkretną prowadnicę.

Profil określa miejsce styku koła.

Rozważmy prosty przykład. Wałek zaprojektowany do pracy po płaskiej powierzchni ma inną relację styku niż rolka przeznaczona do osadzenia wewnątrz rowka. Dwa koła mogą mieć podobne średnice zewnętrzne, ale nadal należeć do różnych układów mechanicznych.

Dopasuj powierzchnię toczną, a nie tylko koło

Sprawdzając istniejącą rolkę markizy, sprawdź obszar, w którym faktycznie działa koło.

Poszukaj:

• Płaskie powierzchnie styku
• Rowki lub kanały
• Podwyższone krawędzie prowadzące
• Kołnierze boczne
• Zakrzywione sekcje biegowe
• Zamknięte przestrzenie przewodników
• Oznaki nierównego kontaktu

Stan toru może również dostarczyć przydatnych informacji. Ślady zużycia mogą wskazywać miejsca, w których wałek zwykle styka się z otaczającą konstrukcją.

Może to być szczególnie pomocne, gdy oryginalna część jest zużyta i jej profil nie jest już łatwy do zidentyfikowania.

A co z całkowitą przestrzenią instalacyjną?

Wałek może mieć prawidłowe wymiary podstawowe, a mimo to nie będzie się nadawał, jeśli wokół niego nie będzie wystarczającej ilości miejsca.

Jest to szczegół, który łatwo przeoczyć podczas wymiany.

Zmierz przestrzeń wokół komponentu, a nie tylko sam komponent. Sprawdź odległość pomiędzy kołem a wspornikiem, pobliskimi elementami ramy, powierzchniami prowadzącymi, elementami mocującymi i innymi ruchomymi częściami.

Przydatna inspekcja powinna odpowiedzieć na kilka praktycznych pytań:

1. Czy wałek może wejść w położenie montażowe?
2. Czy można go obracać bez dotykania pobliskich części?
3. Czy koło pozostaje wyrównane z prowadnicą?
4. Czy jest wystarczająco dużo miejsca na wał lub łożysko?
5. Czy można zamontować elementy mocujące?
6. Czy zespół nadal porusza się po pełnej ścieżce działania?

Pytania te zmieniają prostą kontrolę wymiarową w ocenę prawidłowego dopasowania.

Dlaczego położenie osi może zmienić cały zespół

Środek rolki nie zawsze jest umieszczony w ten sam sposób w stosunku do jej konstrukcji montażowej.

Niewielka zmiana położenia osi może wpłynąć na wysokość, kąt lub położenie otaczającego komponentu. Ma to znaczenie, gdy wałek stanowi część wózka, ramienia, wspornika lub systemu ruchu prowadzonego.

Na przykład, jeśli środek koła jest osadzony inaczej niż w pierwotnym projekcie, rolka może stykać się z prowadnicą w innym miejscu. Może to zmienić sposób przenoszenia obciążenia przez zespół.

Dlatego przy wymianie niestandardowej rolki należy zmierzyć relację środka koła do konstrukcji mocującej, a nie rejestrować tylko średnicę koła.

Prosta kolejność pomiaru może zaoszczędzić czas

Nie ma potrzeby mierzyć wszystkiego losowo.

Łatwiej jest przestrzegać praktycznej sekwencji:

Krok 1: Sfotografuj cały montaż

Przed zdjęciem rolki zrób szersze zdjęcie. Pokazuje to położenie komponentu.

Krok 2: Wyjmij i sprawdź wałek

Po zdjęciu sprawdź koło, piastę, otwór, profil i obszar mocowania.

Krok 3: Zapisz główne wymiary

Zacznij od średnicy zewnętrznej, szerokości, otworu i całkowitej wysokości.

Krok 4: Sprawdź profil

Przyjrzyj się uważnie powierzchni tocznej i wszelkim rowkom, kołnierzom lub zakrzywionym sekcję.

Krok 5: Zmierz relację mocowania

Zanotuj położenie koła względem wału, wspornika, prowadnicy i pobliskich części.

Krok 6: Porównaj wałek z prowadnicą

Przewodnik może ujawnić informacje, których samo koło nie jest w stanie. Jeśli to możliwe, sfotografuj oba razem.

Proces ten zapewnia wyraźniejsze odniesienie dla dostawcy, zespołu konserwacyjnego lub projektanta produktu.

Co się dzieje, gdy jeden wymiar jest nieco inny?

Nie każda różnica wymiarowa automatycznie oznacza, że ​​wałek nie może pracować. Efekt zależy od tego, gdzie występuje różnica i jak system jest zaprojektowany.

Zmiana bezkrytycznej powierzchni zewnętrznej może mieć niewielki skutek praktyczny. Zmiana otworu, profilu jezdnego lub pozycji montażowej może być znacznie bardziej znacząca.

Dlatego tolerancję wymiarową należy rozpatrywać w odniesieniu do funkcjonalności.

W przypadku zaopatrzenia w części zamienne przydatne jest podzielenie pomiarów na trzy grupy:

Takie podejście ułatwia zrozumienie kontroli i pomaga uniknąć niepotrzebnych pomiarów.

Kiedy należy rozważyć zastosowanie niestandardowego wałka?

Standardowe komponenty mogą dobrze działać, jeśli oryginalny projekt jest już zgodny z ustaloną konfiguracją rolek.

Wałek niestandardowy można rozważyć, jeśli istniejący element ma nietypowy profil, niestandardowy otwór, specjalną konstrukcję montażową, ograniczoną przestrzeń montażową lub konstrukcję, którą trudno dopasować do dostępnego zamiennika.

Dostosowanie może mieć również sens podczas opracowywania OEM, gdy rolka musi być zaprojektowana wokół konkretnej ramy lub prowadnicy.

W przypadku takich projektów wymiary należy traktować jako część kompletnego rysunku mechanicznego, a nie jako samodzielną specyfikację produktu.

Dostawca może potrzebować informacji na temat prowadnicy, wału, wspornika montażowego, środowiska pracy i zamierzonego ruchu przed zatwierdzeniem odpowiedniego projektu.

W przypadku niestandardowej produkcji kół pasowych i rolek producenci tacy jak HUNE mogą dokonać przeglądu konstrukcji i opracować komponent spełniający wymagane warunki montażu i ruchu. Asortyment produktów HUNE obejmuje różne profile kół pasowych i niestandardowe rozwiązania kół pasowych, które mogą być istotne, gdy standardowy komponent nie pasuje do istniejącego układu mechanicznego.

W jaki sposób kupujący mogą przygotować lepsze informacje o rolkach?

Jasna prośba może znacznie ułatwić komunikację techniczną.

Zamiast wysyłać tylko jeden pomiar, przygotuj małą paczkę informacyjną zawierającą:

• Zdjęcia oryginalnego wałka
• Zdjęcia całej instalacji
• Główne pomiary wymiarowe
• Szczegóły profilu koła
• Informacje o wale lub osi
• Przewodnik lub śledzenie zdjęć
• Sposób montażu
• Typ aplikacji
• Wymóg wymiany lub nowego rozwoju
• Oczekiwana ilość zakupu

Rysunek jest przydatny, jeśli jest dostępny, ale nie zawsze jest konieczny na początku. Próbka fizyczna i wyraźne zdjęcia mogą również pomóc producentowi w zrozumieniu komponentu.

Praktyczna lista kontrolna przed złożeniem zamówienia

Przed potwierdzeniem wymiany rolki markizy przejrzyj następujące punkty:

Koło

• Średnica zewnętrzna
• Szerokość
• Profil
• Nuda
• Struktura piasty

Montaż

• Wał lub oś
• Pozycja wspornika
• Metoda utrzymywania
• Dostępna przestrzeń instalacyjna

Warunki biegu

• Kształt przewodnika
• Pozycja kontaktowa
• Rozliczenie
• Kierunek ruchu
• Możliwe sekcje zakrzywione

Zastosowanie

• Rodzaj markizy
• Ekspozycja na świeżym powietrzu
• Częstotliwość ruchu
• Wymiana lub nowy projekt

Ta lista kontrolna nie wymaga skomplikowanych obliczeń inżynierskich. Jego celem jest upewnienie się, że fizyczny związek pomiędzy rolką a resztą systemu jest zrozumiany przed złożeniem zamówienia.

Kluczowe dania na wynos

• Średnica zewnętrzna affects the roller's running position within the assembly.
• Koło width needs to be considered together with contact area and side clearance.
• Nuda dimensions should match the shaft, axle, pin, or bearing arrangement.
• Profil jezdny musi odpowiadać powierzchni prowadzącej lub stykowej.
• Położenie osi może wpływać na wysokość, kąt i ruch otaczających komponentów.
• Dostępna przestrzeń instalacyjna should be checked before confirming a replacement.
• Zdjęcia rolki, konstrukcji montażowej i prowadnicy mogą dostarczyć przydatnych informacji oprócz pomiarów.
• Niestandardowe rolki można rozważyć, gdy nietypowe profile, konstrukcje montażowe lub ograniczenia przestrzenne utrudniają dopasowanie standardowych komponentów.

Właściwy wymiar to taki, który obsługuje cały system

Dobór rolek markizowych nie polega po prostu na znalezieniu koła o tej samej średnicy zewnętrznej. Prawidłowe dopasowanie zależy od współpracy kilku wymiarów.

Średnica wpływa na pozycję roboczą. Szerokość wpływa na kontakt i luz. Otwór określa połączenie wału. Profil kontroluje interakcję z przewodnikiem. Wymiary montażowe określają, czy rolka będzie prawidłowo osadzona w zespole.

Otaczająca przestrzeń też ma znaczenie.

Z tego powodu najbardziej użytecznym podejściem jest najpierw sprawdzenie całego mechanizmu, a następnie określenie wymiarów kontrolujących instalację i ruch. Kilka dobrze wybranych pomiarów, popartych zdjęciami i informacjami o zastosowaniu, może zapewnić znacznie jaśniejszą podstawę do zaopatrzenia się w części zamienne lub opracowania niestandardowego.

Kiedy rolkę traktuje się jako część systemu markizy, a nie pojedyncze koło, kontrola wymiarów staje się znacznie łatwiejsza do zrozumienia. Również w tym przypadku staranny dobór komponentów może pomóc w ograniczeniu możliwych do uniknięcia problemów z dopasowaniem podczas montażu i konserwacji.
