Jak zmierzyć rolkę markizy przed zamówieniem wymiany

Zastąpienie rolka markizy może być proste, jeśli oryginalny komponent zostanie odpowiednio udokumentowany przed usunięciem. Koło może wydawać się proste, ale jego rozmiar to tylko część informacji potrzebnych do odpowiedniej wymiany. Profil jezdny, otwór środkowy, metoda montażu i powiązanie z prowadnicą mogą mieć wpływ na dopasowanie i działanie elementu.

Przed złożeniem zamówienia poświęć trochę czasu na sprawdzenie istniejącego walca i zapisz ważne szczegóły. Podstawowe narzędzie pomiarowe, kilka wyraźnych zdjęć i prosty szkic mogą dostarczyć przydatnych informacji, zwłaszcza gdy oryginalna część nie ma numeru modelu ani znaku identyfikacyjnego.

Kluczem jest spojrzenie na rolkę jako część kompletnego zestawu markizy, a nie traktowanie koła jako oddzielnego elementu.

Kluczowe dania na wynos

• Przed zamówieniem wymiany zmierz rozmiar koła, szerokość, otwór środkowy i profil jezdny
• Zamiast mierzyć samo koło, sprawdź konstrukcję montażową i dostępną przestrzeń montażową
• Sprawdź prowadnicę lub gąsienicę, ponieważ zużycie lub niewspółosiowość może mieć wpływ na działanie zamiennej rolki
• Użyj wyraźnych zdjęć i prostego szkicu, aby udokumentować nietypowe kształty lub rozwiązania montażowe
• Jeśli to możliwe, przechowuj oryginalny wałek w zasięgu ręki, szczególnie w przypadku zakupu niestandardowego lub niestandardowego komponentu

Dlaczego dokładne pomiary mają znaczenie

Koło zamienne może wyglądać niemal identycznie jak oryginalne, a mimo to różnić się pod względem montażu. Niewielkie zmiany w układzie mocowania, profilu koła lub otworze środkowym mogą uniemożliwić dopasowanie części do istniejącej konstrukcji zgodnie z przeznaczeniem.

Dlatego samo porównanie wizualne często nie wystarczy.

Przydatna inspekcja powinna obejmować trzy obszary:

• Koło i jego powierzchnia toczna
• Układ montażowy
• Prowadnica lub powierzchnia, po której porusza się koło

Razem te szczegóły zapewniają jaśniejszy opis istniejącego komponentu i ułatwiają komunikację z dostawcą.

W przypadku starszych systemów markiz informacja ta może być szczególnie przydatna, gdy nie ma numeru części lub oryginalny element nie jest już łatwo dostępny.

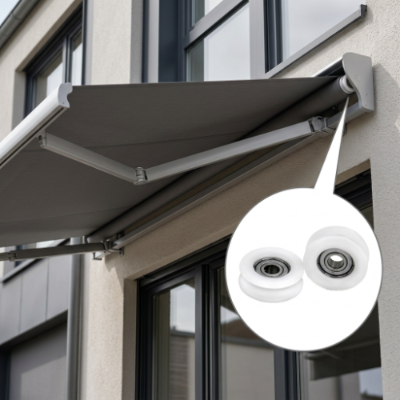

Zacznij od kompletnego montażu

Przed zdjęciem rolety sprawdź jej osadzenie w mechanizmie markizy.

Zrób kilka zdjęć, gdy komponent jest jeszcze zainstalowany. Dołącz otaczający wspornik, wał, prowadnicę, obudowę lub inne części, które pomogą wskazać jego położenie.

Przydatny zestaw zdjęć może obejmować:

• Kompletny montaż przed demontażem
• Zbliżenie na wałek
• Profil boczny
• Powierzchnia przednia i tylna
• Punkt mocowania
• Przewodnik lub ścieżka
• Pobliskie komponenty wpływające na dostępną przestrzeń

Obrazy te zapewniają kontekst, którego same pomiary nie zawsze są w stanie uchwycić.

Zapisz kierunek instalacji

Niektóre koła są symetryczne, ale inne mają szczególną orientację. Kołnierz, rowek, układ łożyskowy lub element montażowy mogą występować tylko po jednej stronie.

Przed demontażem należy szybko zanotować, w którą stronę zwrócony jest element.

Zwykle wystarczy zdjęcie. Jeśli usuwanych jest kilka podobnych rolek, prosta etykieta lub szkic może również pomóc w utrzymaniu porządku.

Zmierz wymiary głównego koła

Po wyjęciu element należy położyć na czystej, płaskiej powierzchni. Pomiar części podłączonej do innego sprzętu może utrudnić identyfikację właściwych punktów odniesienia.

Wymiary koła głównego stanowią zazwyczaj punkt wyjścia.

Celem nie jest zebranie wszystkich możliwych pomiarów. Skoncentruj się na wymiarach opisujących dopasowanie i działanie komponentu.

Przyjrzyj się uważnie profilowi koła

Rozmiar zewnętrzny oddaje tylko część obrazu. Równie ważny może być kształt powierzchni tocznej.

Spójrz na koło z boku i sprawdź, czy powierzchnia styku jest płaska, zaokrąglona, ​​rowkowana, kołnierzowa lub ukształtowana w inny sposób.

Podwyższona krawędź lub zagłębiona sekcja mogą mieć specyficzny związek z prowadnicą. Szczegóły te mogą być trudne do przekazania na podstawie samych pomiarów, dlatego przydatne jest wyraźne zdjęcie z boku.

Oddziel projekt od zużycia

Starszy wałek mógł być narażony na powtarzające się ruchy przez długi czas. Jego powierzchnia może zostać wypolerowana, zarysowana, spłaszczona lub w inny sposób zużyta.

Nie zakładaj automatycznie, że każdy widoczny znak reprezentuje oryginalny projekt.

Jeśli dostępne jest inne pasujące koło, które wydaje się mniej zużyte, porównaj oba. Różnice między komponentami mogą pomóc w pokazaniu, które funkcje są częścią oryginalnego profilu, a które są wynikiem użytkowania.

Jest to szczególnie przydatne, gdy powierzchnia toczna uległa zauważalnej zmianie.

Sprawdź dokładnie środkowy otwór

Na szczególną uwagę zasługuje środek koła, który łączy obracający się element z resztą mechanizmu.

W zależności od konstrukcji w środku może znajdować się łożysko, tuleja, wkładka metalowa, połączenie wału lub inny element nośny.

Najpierw zidentyfikuj, co faktycznie jest obecne przed zapisaniem wymiaru.

Sprawdź, czy:

• Środek stanowi prosty otwór
• Wewnątrz zamontowane jest łożysko
• Jest tulejka
• Wał przechodzi przez element
• Wał obraca się wraz z kołem
• Koło obraca się wokół stałego wału

Różnice te mogą mieć wpływ na sposób konstrukcji komponentu zamiennego.

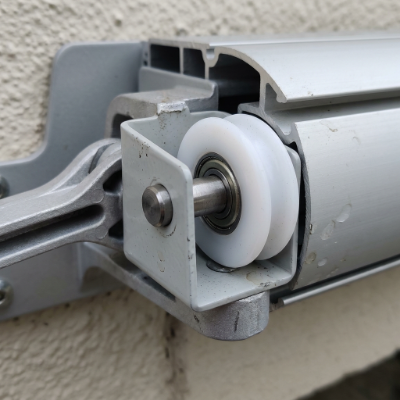

Nie przeoczyć konstrukcji montażowej

Jednym z typowych błędów podczas poszukiwania części zamiennych jest koncentrowanie się na kole, pomijając sposób jego montażu.

Koło może mieć wymiary zewnętrzne podobne do innego komponentu, ale wymagać zupełnie innego sposobu montażu.

Przyjrzyj się połączeniu rolety z konstrukcją markizy.

Może być wspierany przez:

• Stały pin
• Oś
• Wał
• Wspornik
• Łożysko
• Tuleja
• Zintegrowana obudowa

Zrób zdjęcie miejsca montażu przed demontażem i kolejne po zdjęciu rolki.

Ułatwia to zrozumienie relacji pomiędzy kołem a otaczającą konstrukcją.

Sprawdź dostępną przestrzeń

Warto również uwiecznić przestrzeń wokół walca.

Poszukaj pobliskich wsporników, pokryw, wałów, szyn lub innych elementów, które mogłyby zakłócać instalację.

Zamiennik nie musi tylko pasować do samego koła. Musi także działać w ramach dostępnej przestrzeni w istniejącym zespole.

Sprawdź przewodnik lub tor

Powierzchnia, po której porusza się koło, może dostarczyć przydatnych informacji na temat komponentu.

Poszukaj znaków wskazujących normalny obszar styku. Mogą one czasami ujawnić, czy koło poruszało się centralnie, czy też miało większy kontakt z jedną stroną.

Sprawdź także otaczający przewodnik:

• Brud lub gruz
• Zadrapania
• Deformacja
• Luźne mocowania
• Nierówne zużycie
• Zmiany w pierwotnym kształcie

Jeśli prowadnica uległa uszkodzeniu lub jest źle ustawiona, sama wymiana rolki może nie rozwiązać podstawowego problemu mechanicznego.

Dlatego właśnie należy sprawdzić przewodnik w ramach tego samego procesu, a nie traktować go jako odrębną kwestię.

Wyraźne zdjęcie może wyjaśnić, czego nie potrafią liczby

Pomiary są ważne, ale niektóre kształty trudno dokładnie opisać liczbami.

Rozważ wałek z zakrzywioną krawędzią, przesuniętym środkiem i niewielkim elementem montażowym po jednej stronie. Lista wymiarów może opisywać część, ale zdjęcie z boku może znacznie wyraźniej pokazać związek między tymi cechami.

W przypadku zapytania o wymianę użyj zdjęć z dobrym oświetleniem i prostym tłem.

Spróbuj uwzględnić:

• Jeden ogólny pogląd
• Widok z jednej strony
• Jedno zbliżenie na środek
• Jeden widok na obszar montażowy
• Jedno zdjęcie przedstawiające element w jego pierwotnym położeniu

Linijkę lub narzędzie pomiarowe można również umieścić obok części na jednym zdjęciu w celu wizualnego odniesienia.

Kiedy prosty szkic staje się przydatny

Niektóre rolki są łatwe do opisania. Inne mają nietypowe kształty lub sposoby mocowania, które można łatwiej zrozumieć na podstawie rysunku.

Podstawowy szkic nie musi być zgodny z formalnymi standardami rysunku technicznego.

Narysuj komponent z przodu i z boku, a następnie zaznacz ważne wymiary. Wskaż położenie osi lub wału i wskaż powierzchnię stykającą się z prowadnicą.

Może to pomóc w odpowiedzi na kilka praktycznych pytań:

• Gdzie jest centrum obrotowe?
• Która strona skierowana jest w stronę wspornika?
• Która powierzchnia styka się z prowadnicą?
• Jakie wymiary należą do koła?
• Jakie wymiary należą do konstrukcji montażowej?

W przypadku komponentów niestandardowych tego typu odniesienia mogą znacznie ułatwić komunikację.

Zachowaj dostępność oryginalnej części

Jeśli to możliwe, nie wyrzucaj starego wałka bezpośrednio po wykonaniu pomiarów.

Próbka fizyczna może dostarczyć informacji trudnych do uchwycenia na zdjęciach lub pisemnych notatkach. Może pokazać rzeczywisty profil koła, rozmieszczenie łożysk, elementy montażowe i oznaki zużycia.

Może to być szczególnie przydatne, gdy komponent jest nietypowy lub gdy oryginalny projekt nie ma łatwego do zidentyfikowania numeru modelu.

Dla producentów i dostawców pracujących z niestandardowymi elementami kół pasowych i rolek próbka w połączeniu z rysunkami, zdjęciami i informacjami o zastosowaniu może stanowić przydatne odniesienie do omówienia projektu zamiennego lub dostosowanego do indywidualnych potrzeb.

Przygotowanie jasnego wniosku o wymianę

Po zakończeniu inspekcji uporządkuj informacje w prostą specyfikację.

Przydatne zapytanie może obejmować:

• Zastosowanie: Gdzie komponent jest używany
• Istniejący komponent: Opis i zdjęcia oryginalnej części
• Informacje o kole: Główne wymiary i profil biegowy
• Informacje o ośrodku: Otwór, łożysko, tuleja lub układ wału
• Informacje montażowe: Wspornik, oś, sworzeń lub konstrukcja obudowy
• Informacje przewodnika: Zdjęcia lub opis powierzchni stykowej
• Stan: Widoczne zużycie, pęknięcia, odkształcenia lub inne uszkodzenia
• Ilość: Przybliżone wymagania zakupowe
• Próbka: Czy oryginalny komponent może zostać dostarczony w celach informacyjnych
• Personalizacja: Czy rozważany jest komponent standardowy czy niestandardowy

Daje to dostawcy znacznie jaśniejszy punkt wyjścia niż pojedyncze zdjęcie lub jeden pomiar.

W przypadku zastosowań związanych z niestandardowymi kołami pasowymi i rolkami firma HUNE może wykorzystać tego typu informacje o wymiarach i zastosowaniu podczas omawiania wymagań dotyczących niestandardowych komponentów.

Co sprawdzić przed złożeniem zamówienia

Koło

Sprawdź główne wymiary i upewnij się, że profil biegowy został poprawnie zapisany.

Centrum

Sprawdź, czy w elemencie zastosowano prosty otwór, łożysko, tuleję, wał lub inny układ wewnętrzny.

Montaż

Porównaj oryginalne połączenie z proponowaną konstrukcją zastępczą.

Przewodnik

Upewnij się, że profil koła odpowiada powierzchni, na której działa.

Przestrzeń instalacyjna

Sprawdź otoczenie pod kątem wszystkiego, co mogłoby mieć wpływ na dopasowanie lub ruch.

Warunki pracy

Weź pod uwagę środowisko, w którym komponent jest używany. Zewnętrzne systemy markiz mogą być narażone na wilgoć, kurz, zmiany temperatury i powtarzający się ruch. Warunki te mogą być istotne przy omawianiu materiału i konstrukcji.

Praktyczna lista kontrolna pomiarów

Przed wysłaniem informacji do dostawcy upewnij się, że uwzględniłeś następujące kwestie:

• Sfotografuj wałek przed demontażem
• Zapisz wymiary głównego koła
• Sprawdź profil boczny
• Sprawdź środkowy otwór
• Zidentyfikuj dowolne łożysko lub tuleję
• Zapisz rozmieszczenie wału, osi lub sworznia
• Zrób zdjęcie wspornika montażowego
• Sprawdź prowadnicę lub tor
• Zwróć uwagę na widoczne zużycie lub odkształcenie
• Sprawdź dostępną przestrzeń instalacyjną
• Przygotuj prosty szkic, jeśli komponent ma nietypowy kształt
• Jeśli to możliwe, przechowuj oryginalną część w zasięgu ręki
• Wyjaśnij, jak i gdzie używany jest wałek
• Określ, czy może być wymagany komponent niestandardowy

Często zadawane pytania

Jakie pomiary należy wykonać przed zamówieniem rolki do markizy? Zapisz średnicę koła, szerokość, otwór środkowy, profil jezdny, sposób montażu i dostępną przestrzeń montażową. Zdjęcia całego zespołu mogą dostarczyć dodatkowego kontekstu.

Czy pomiar średnicy zewnętrznej wystarczy? Nie. Wymiar zewnętrzny opisuje tylko jedną część komponentu. Układ środka, profil jezdny, konstrukcja montażowa i powiązanie z prowadnicą mogą również wpływać na kompatybilność.

Czy po zmierzeniu powinienem zachować oryginalną rolkę? Jeśli to możliwe, tak. Oryginalna część może dostarczyć przydatnych informacji na temat jej profilu, elementów montażowych, układu wewnętrznego i stanu zużycia, które mogą być trudne do uchwycenia na podstawie samych pomiarów.

Dlaczego warto sfotografować wałek przed jego zdjęciem? Zainstalowana fotografia pokazuje orientację komponentu i powiązania z pobliskimi wspornikami, wałami, prowadnicami i innymi częściami. Kontekst ten może pomóc w wyjaśnieniu wymagań dotyczących wymiany.

Czy dostawca może wyprodukować niestandardowy wałek na podstawie próbki? Próbka fizyczna w połączeniu z pomiarami, zdjęciami, informacjami o zastosowaniu i szczegółami montażu może dostarczyć przydatnych informacji referencyjnych przy omawianiu walca niestandardowego lub niestandardowego.

Dobry pomiar zaczyna się od całego systemu

Rolka może być stosunkowo małą częścią markizy, ale jej wymiary i sposób montażu mogą mieć bezpośredni wpływ na sposób jej dopasowania i poruszania się.

Z tego powodu zaopatrzenie w części zamienne należy rozpocząć od średnicy większej niż zewnętrzna. Profil koła, rozmieszczenie środka, konstrukcja montażowa, prowadnica i dostępna przestrzeń montażowa dostarczają przydatnych informacji.

Kilka wyraźnych zdjęć i dokładnie zapisane wymiary mogą znacznie ułatwić ten proces, szczególnie w przypadku starszego lub niestandardowego komponentu.

Praktyczne podejście jest proste: sprawdź cały zespół, zmierz ważne obszary, udokumentuj sposób montażu i, jeśli to możliwe, przechowuj oryginalną część w celu porównania. Dzięki temu zarówno kupujący, jak i producenci mogą lepiej zrozumieć element i jego rolę w systemie markiz.
