Rolka prowadząca często jest wymieniana w ramach rutynowej konserwacji, a czasami pasek lub drut nagle biegną inaczej. Ta zmiana zwykle wynika z konstrukcji rowków. To jeden z tych szczegółów, na który rzadko zwraca się uwagę, dopóki coś nie zacznie się chybotać, ślizgać lub nierównomiernie zużywać. Gdy faktyczna funkcja rowka stanie się jasna, wiele problemów z linią przestaje wydawać się tajemnicą.
Dlaczego Groove ma większe znaczenie niż się wydaje
Zadanie rolki prowadzącej wydaje się proste: utrzymywanie paska, kabla, łańcucha lub taśmy w ruchu po prostej, kontrolowanej ścieżce. Rowek, czyli kanał wycięty lub uformowany w powierzchni rolki, faktycznie wykonuje pracę prowadzącą. Zmiana profilu rowka zmienia powierzchnię styku rolki z poruszającym się materiałem, siłę utrzymywania materiału w miejscu oraz wielkość tarcia powstającego podczas pracy.
Rowek pełni w mniejszym stopniu funkcję dekoracyjnego detalu, a bardziej mechanizmu kierowniczego. Zbyt płytki rowek może spowodować, że pasek będzie się przesuwał na boki pod obciążeniem. Zbyt ciasny może chwycić tak mocno, że przyspiesza zużycie zarówno rolki, jak i samego paska. System działa najpłynniej gdzieś pomiędzy tymi skrajnościami, a ten punkt równowagi zależy w dużym stopniu od aplikacji.
Poznanie typowych profili rowków
Nie wszystkie rowki są wycinane w ten sam sposób, a każdy kształt wiąże się z innym zestawem kompromisów.

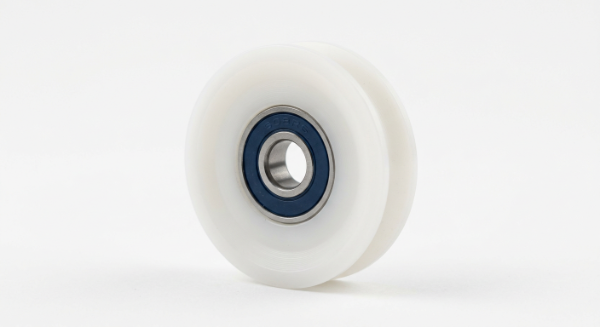

Rowki w kształcie litery V
Rowki w kształcie litery V są powszechne w rolkach używanych z okrągłymi pasami lub linami stalowymi. Zakrzywione boki w naturalny sposób centrują pas podczas osadzania się w kanale, co pomaga ograniczyć ruchy boczne. Ten efekt samocentrowania jest jednym z powodów, dla których rowki w kształcie litery V tak często pojawiają się na liniach pakujących i sprzęcie do transportu lekkich materiałów.
Rowki w kształcie litery U i okrągłe
Zaokrąglone lub w kształcie litery U kanały mają tendencję do bardziej równomiernego rozprowadzania nacisku na powierzchni paska lub kabla w porównaniu z ostrym nacięciem w kształcie litery V. Może to być łagodniejsze w przypadku bardziej miękkich materiałów pasów, ponieważ w pojedynczym punkcie styku występuje mniej skoncentrowany nacisk. Rolki prowadzące liny stalowe i kable często wykorzystują ten profil, ponieważ utrzymuje on kabel bez ściskania go.
Powierzchnie płaskie lub bez rowków
Niektóre rolki całkowicie pomijają rowek i opierają się na płaskiej powierzchni. Działa to dobrze w przypadku szerokich pasów lub płaskich pasów, gdzie prowadzenie boczne pochodzi od innych elementów systemu, takich jak kołnierze boczne lub oddzielne rolki prowadzące. Jednak bez rowka wałek jest całkowicie zależny od zewnętrznego wyrównania, aby zapobiec znoszeniu.
Konstrukcje wielorowkowe i schodkowe
Urządzenia obsługujące kilka żył jednocześnie, takie jak systemy podawania wielodrutowego, mogą wykorzystywać rolki z powtarzającymi się rowkami na całej szerokości. Odstępy i spójność pomiędzy każdym kanałem stają się tutaj ważne, ponieważ nierówne odstępy mogą powodować, że jedno pasmo będzie pracować pod innym napięciem niż jego sąsiednie.
Głębokość, szerokość i równowaga między przyczepnością a swobodą
Głębokość i szerokość rowka współdziałają, a uzyskanie właściwej równowagi polega tak naprawdę na dopasowaniu rowka do przechodzącego przez niego materiału.
- Płytkie rowki umożliwiają łatwiejsze zwolnienie paska lub kabla, ale zapewniają mniejszy opór ruchom na boki.
- Głębsze rowki pewniej utrzymują materiał, co jest pomocne w środowiskach wymagających dużej prędkości lub narażonych na wibracje, ale z czasem może zwiększyć tarcie i gromadzenie się ciepła.
- Wąskie rowki pasują do kabli o mniejszej średnicy lub cieńszych pasów, redukując niepotrzebne luzy.
- Szersze rowki pomieścić grubsze materiały, ale może pozwolić na większe wahania, jeśli dopasowanie jest zbyt luźne.
Rowek niedopasowany do średnicy paska lub kabla, nawet z niewielkim marginesem, często objawia się nierównym zużyciem na długo przed tym, zanim spowoduje widoczne problemy operacyjne. Między innymi z tego powodu rozmiar rowka należy potwierdzić z dostawcą przed złożeniem zamówienia, a nie po pojawieniu się problemów z montażem.
Parowanie materiałów: jak kształt rowka współpracuje z mieszanką walcową
Geometria rowka nie działa w izolacji. Sam materiał rolek, niezależnie od tego, czy jest to mieszanka nylonu, poliuretan, pokryty gumą, czy metalowy rdzeń z plastikową warstwą zewnętrzną, wchodzi w interakcję z kształtem rowka, określając, jak cały zespół zachowuje się pod powtarzalnym ruchem.
Bardziej miękki materiał w połączeniu z głębokim rowkiem może czasami nieznacznie odkształcić się pod długotrwałym naciskiem, subtelnie zmieniając pierwotny profil rowka po miesiącach użytkowania. Twardszy materiał dłużej zachowuje swój kształt, ale może przenosić więcej wibracji i hałasu, szczególnie w rowkach o ostrych kątach wewnętrznych. Producenci często dostosowują krawędzie rowków tak, aby były lekko zaokrąglone, a nie ostre, specjalnie w celu zmniejszenia koncentracji naprężeń w materiale w tym miejscu.
Rozkład obciążenia i ukryte punkty naprężenia
Każdy rowek tworzy strefę styku, w której następuje przenoszenie obciążenia pomiędzy rolką a przedmiotem, który prowadzi. Źle dopasowany rowek może spowodować powstanie tak zwanego punktu ucisku, czyli wąskiego obszaru, w którym nacisk koncentruje się, a nie rozprzestrzenia.
Z biegiem czasu punkty uszczypnięcia przyczyniają się do kilku powtarzających się problemów:
| Stan rowka | Typowy wpływ na wydajność |
|---|---|
| Rowek jest zbyt wąski w stosunku do szerokości paska | Miejscowy wzrost ciśnienia, szybsze zużycie powierzchni |
| Rowek zbyt płytki w stosunku do średnicy kabla | Zmniejszona stabilność śledzenia, zwiększony dryft |
| Ostre wewnętrzne kąty rowków | Większa koncentracja naprężeń, potencjalne pękanie w miarę upływu czasu |
| Głębokość rowka nie jest różna na całej szerokości rolki | Nierównomierny rozkład naprężenia, możliwe przekrzywienie |
| Profil rowka niedopasowany do przekroju paska | Nadmierne tarcie, podwyższone ciepło podczas pracy |
Żaden z tych problemów nie pojawia się z dnia na dzień. Narastają stopniowo, dlatego też okresowa kontrola stanu rowków, a nie tylko łożyska tocznego czy wału, pozostaje przydatnym zwyczajem na listach kontrolnych konserwacji.
Dopasowanie projektu rowka do zastosowania
Różne gałęzie przemysłu skłaniają się ku różnym profilom rowków po prostu dlatego, że stosowane w nich materiały i warunki pracy są bardzo różne. Oto ogólny obraz tego, jak to się dzieje:
| Typ aplikacji | Typowe preferencje Groove’a | Rozumowanie |
|---|---|---|
| Obsługa przewodów i kabli | Rowek w kształcie litery U lub okrągły | Kołyski o okrągłych przekrojach bez ściskania |
| Taśmy pakujące i przenośniki | V-fuga lub płaska z prowadnicami bocznymi | Samocentrujące lub zewnętrzne wsparcie wyrównania |
| Systemy drzwi i bram przesuwnych | Płytka V-fuga | Płynny ruch boczny o niskim tarciu |
| Podawanie drutu wielożyłowego | Wielorowkowe, równomiernie rozmieszczone | Utrzymuje poszczególne pasma oddzielone i wyrównane |
| Obróbka tekstyliów i włókien | Zaokrąglony rowek, połączenie bardziej miękkiego materiału | Zmniejsza ścieranie powierzchni delikatnych pasm |
Noszenie na co dzień i jak kształt rowka przyspiesza lub spowalnia
Zużycie rowków jest nieuniknione przez cały okres eksploatacji rolki, ale jego tempo i wzór często ujawniają, czy oryginalny wybór rowków pasuje do danego zastosowania.
Kilka sygnałów, na które warto zwrócić uwagę podczas rutynowych kontroli:
- Nierówna głębokość rowka na całej szerokości rolki, co często wskazuje na niewspółosiowość gdzieś powyżej
- Błyszczące lub wypolerowane plamy wewnątrz rowka, sugerujące nadmierne tarcie w określonych punktach styku
- Pasek lub lina porusza się wyżej po jednej stronie rowka niż po drugiej
- Zwiększony hałas lub wibracje podczas pracy w porównaniu do nowo zamontowanego walca
- Małe pęknięcia powstające w pobliżu ostrych wewnętrznych narożników rowków, szczególnie w twardszych materiałach na rolki
Wczesne wykrycie takich usterek zwykle oznacza prostą wymianę rolek, a nie późniejszą większą naprawę obejmującą paski, kable lub podłączone maszyny.
Omawianie opcji rowków z dostawcą rolek
Ponieważ wymagania dotyczące rowków różnią się znacznie w zależności od zastosowania, rozmowa z dostawcą przebiega łatwiej, gdy chodzi o szczegóły, a nie o ogólne życzenia. Przydatne szczegóły obejmują zazwyczaj średnicę paska lub liny, oczekiwaną prędkość roboczą, warunki środowiskowe, takie jak zakres temperatur lub narażenie na wilgoć, a także to, czy wałek będzie pracował w sposób ciągły, czy w cyklach przerywanych.
Dostawca zaznajomiony z szeroką gamą profili rowków może zazwyczaj rozważyć kompromisy w przypadku danej konfiguracji, zamiast domyślnie stosować jeden standardowy kształt. Jest to szczególnie przydatne w przypadku niestandardowych konstrukcji sprzętu, gdzie wymiary rowków dostępnych na półce nie zawsze odpowiadają dokładnie używanemu pasowi lub kablowi.
Konstrukcja rowków może nie jest najbardziej rzucającą się w oczy częścią przemysłowej rolki prowadzącej, ale po cichu wpływa na stabilność prowadzenia, stopień zużycia, poziom tarcia i ogólną niezawodność systemu. Niezależnie od tego, czy mamy do czynienia z rowkami w kształcie litery V prowadzącymi taśmę pakującą, czy z zaokrąglonymi kanałami podtrzymującymi linę stalową, kształt i rozmiar tego rowka wykonuje więcej pracy, niż większość ludzi zdaje sobie sprawę, dopóki coś nie pójdzie nieco nie tak. Zwracanie uwagi na stan rowków podczas rutynowej konserwacji i szczera rozmowa na temat opcji rowków przy wyborze nowych rolek pozwala zaoszczędzić więcej kłopotów, niż można by się spodziewać po czymś tak małym.
