Dlaczego na kołach V drukarki 3D powstają płaskie plamy

Koła V do drukarki 3D to małe elementy, ale mają bezpośredni związek ze sposobem przemieszczania się karetki drukarki po systemie prowadnic. Kiedy koło uzyska płaski przekrój, wózek nie może już poruszać się z tym samym wzorcem toczenia podczas całego ruchu. Rezultatem może być zauważalne uderzenie, powtarzający się opór, wibracje lub nieregularny ruch, który staje się łatwiejszy do zauważenia podczas drukowania.

Płaska plama zwykle nie pojawia się bez powodu. Może to być związane z tym, jak mocno koło styka się z szyną, jak długo drukarka pozostaje w jednej pozycji, stanem powierzchni tocznej, materiałem koła, wspornikiem łożyska lub sposobem montażu wózka.

Dla użytkowników i producentów sprzętu zrozumienie tego, co dzieje się między kołem a szyną, jest bardziej przydatne niż zwykłe traktowanie uszkodzonego koła jako części zamiennej.

Co właściwie oznacza płaskie miejsce?

Koło typu V ma zwykle ciągłą zakrzywioną powierzchnię zewnętrzną, która odpowiada profilowi ​​szyny prowadzącej. Gdy wózek się porusza, koło obraca się i przenosi punkt styku na swoim obwodzie.

Płaskie miejsce zmienia tę relację.

Zamiast utrzymywać zaokrągloną powierzchnię styku, jedna część koła ulega lekkiemu ściśnięciu lub odkształceniu. Kiedy ta część dotrze do szyny, koło może nie toczyć się dokładnie w taki sam sposób, jak podczas pozostałej części obrotu.

Zmiana może być na tyle mała, że ​​można ją umknąć szybkiej kontroli wzrokowej. W niektórych przypadkach problem łatwiej jest zauważyć, przesuwając karetkę ręcznie.

Dlaczego koło staje się płaskie?

Istnieje kilka możliwych przyczyn i mogą one wystąpić razem.

Z tego powodu zwykła instalacja nowego koła może nie rozwiązać problemu, jeśli stan mechaniczny nie ulegnie zmianie.

Połączenie między ciśnieniem w kołach a płaskimi plamami

Jednym z najłatwiejszych sposobów zrozumienia płaskich miejsc jest zastanowienie się nad naciskiem kontaktowym.

Koło V wymaga wystarczającego kontaktu z szyną, aby utrzymać stabilność wózka. Jednocześnie nadmierne ciśnienie może spowodować niepotrzebne obciążenie koła.

Jeśli regulacja jest zbyt ciasna, koło można mocno docisnąć do szyny, nawet gdy wózek się nie porusza. Materiał zewnętrzny poddawany jest następnie ciągłemu ściskaniu.

W przypadku koła wykonanego z polimeru konstrukcyjnego długotrwałe ściskanie może stopniowo zmieniać kształt powierzchni styku.

Drukarka nie musi być uruchomiona

To ważny szczegół.

Koło może utworzyć płaską powierzchnię, gdy drukarka stoi nieruchomo.

Jeśli wózek pozostaje w jednym położeniu przez dłuższy czas, ta sama część koła pozostaje przy szynie. Efekt staje się bardziej istotny, gdy siła nacisku jest większa niż to konieczne.

Kiedy maszyna ponownie zacznie się poruszać, zdeformowana część wielokrotnie przechodzi przez punkt styku.

Może to powodować znajome uczucie małego guzka lub nacięcia podczas ręcznego ruchu.

Dlaczego pozycja parkowania ma znaczenie?

Pomyśl o drukarce, która pozostaje nieużywana przez dłuższy czas.

Wózek pozostaje w pobliżu jednego obszaru ramy, a koła pozostają w tym samym położeniu obrotowym. Wygląda na to, że nic się nie dzieje, ponieważ maszyna jest wyłączona.

Mechanicznie jednak koła nadal wspierają wózek.

Jeśli nacisk kontaktowy jest nadmierny, obciążenie stacjonarne koncentruje się w tej samej części każdego koła. Z biegiem czasu może to przyczynić się do miejscowej deformacji.

Nie oznacza to, że na każdej zaparkowanej drukarce pojawią się płaskie plamy. Konstrukcja koła, materiał, siła nacisku, temperatura, ustawienie maszyny i warunki przechowywania mają wpływ na wynik.

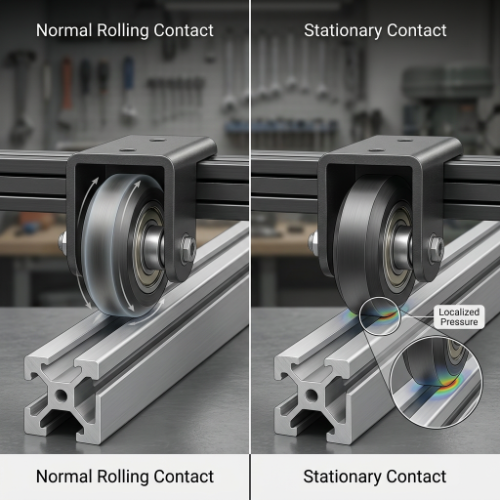

Ruch zmienia punkt kontaktowy

Podczas normalnej pracy koło obraca się i różne odcinki jego obwodu stykają się z szyną.

To rozprzestrzenia kontakt wokół koła.

Gdy drukarka pozostaje nieruchoma, nie ma takiej redystrybucji. Jedna mała sekcja pozostaje pod obciążeniem.

Jest to jeden z powodów, dla których drukarka, która przy regularnym użytkowaniu sprawia wrażenie gładkiej, po dłuższym okresie nieużywania może spowodować zauważalne nacięcie.

Czy nieprawidłowa regulacja może być prawdziwą przyczyną?

Tak.

Koło powinno utrzymywać odpowiedni kontakt z powierzchnią prowadzącą, nie tworząc przy tym niepotrzebnego oporu.

Jeżeli regulacja jest zbyt luźna, wózek może wykazywać niepożądany luz. Jeśli jest zbyt ciasne, na koło może działać nadmierny nacisk, a do poruszania się wózka może być potrzebna większa siła.

Żaden warunek nie jest pożądany.

Prosta kontrola mechaniczna

Gdy drukarka jest bezpiecznie wyłączona i odpowiednia oś może się swobodnie poruszać, karetkę można zwykle przesuwać powoli ręcznie.

Zwróć uwagę czy:

• Ruch wydaje się spójny na całej szynie.
• Powtarzający się guz pojawia się w regularnych odstępach czasu.
• Wózek staje się zauważalnie węższy w pewnym momencie.
• Koło wydaje się wahać podczas obrotu.
• Wózek kołysze się po delikatnym naciśnięciu.

Dokładna procedura przeglądu zależy od konstrukcji drukarki, dlatego przy dokonywaniu regulacji należy postępować zgodnie z instrukcją montażu producenta.

Jaką rolę odgrywa rowek V?

Kształt koła w kształcie litery V został zaprojektowany tak, aby współpracował z kompatybilną nawierzchnią w kształcie litery V.

Skośny kontakt pomaga unieruchomić wózek, jednocześnie umożliwiając toczenie się koła wzdłuż profilu.

Ta geometria oznacza również, że liczy się stan obu powierzchni.

Jeśli zmienia się profil koła, zmienia się również jego związek z szyną. Płaski odcinek, wyszczerbiona krawędź, zużyty rowek lub nierówna powierzchnia mogą mieć wpływ na ruch karetki.

Małą zmianę można powtórzyć

W tym miejscu płaskie miejsca stają się interesujące z punktu widzenia ruchu.

Załóżmy, że koło ma jeden spłaszczony obszar.

Za każdym razem, gdy koło obraca się do tego położenia, ta sama nieregularność powraca do punktu styku. Jeśli karetka będzie się nadal poruszać, efekt może się powtarzać.

Ten powtarzający się wzór mechaniczny może czasami być bardziej zauważalny niż ogólne zmniejszenie gładkości.

Czy śmieci mogą przyczyniać się do deformacji kół?

Na powierzchni roboczej drukarki 3D może gromadzić się kurz, cząstki żarnika, odpady warsztatowe i inne drobne zanieczyszczenia.

Czysta powierzchnia styku umożliwia interakcję koła i szyny zgodnie z przeznaczeniem.

Kiedy między nimi zostaną uwięzione zanieczyszczenia, stan kontaktu może się zmienić. Twarda cząstka może wytworzyć miejscowy punkt nacisku, a drobny materiał może osadzić się w powierzchni koła.

Nie powoduje to automatycznie powstania płaskiej plamy, ale zanieczyszczenie może przyczynić się do nierównego kontaktu i przyspieszonych zmian powierzchni.

Sprawdź szynę, zanim zrzucisz winę na koło

Uszkodzone koło można łatwo wymienić, dlatego może kusić natychmiastowe skupienie się na kole.

Jednak na uwagę zasługuje także kolej.

Poszukaj:

• Widoczne zabrudzenia wewnątrz rowka.
• Znaki wzdłuż powierzchni tocznej.
• Nietypowe zanieczyszczenie.
• Uszkodzenie w okolicy styku.
• Sekcje, w których karetka zachowuje się inaczej.

Koło zamienne zamontowane na zanieczyszczonej lub uszkodzonej nawierzchni może ponownie wywołać podobne objawy.

Czy materiał koła wpływa na powstawanie płaskich plam?

Wybór materiału ma wpływ na reakcję koła na długotrwały kontakt.

Wiele stacjonarnych drukarek 3D wykorzystuje inżynieryjne koła polimerowe, ponieważ zapewniają one użyteczną kombinację wytrzymałości mechanicznej, niskiego tarcia i kompatybilności z systemami wytłaczania aluminium.

Różne polimery nie reagują identycznie na ciśnienie, temperaturę, wilgoć lub długotrwałe obciążenie.

Koła metalowe zachowują się inaczej niż koła polimerowe, podczas gdy inne materiały konstrukcyjne mogą zapewnić własną kombinację sztywności i właściwości kontaktowych.

Ważne jest to, że materiału nie można oceniać oddzielnie od całego systemu prowadnic.

W przypadku części zamiennych dopasowanie konstrukcji koła do oryginalnego układu mechanicznego jest zwykle bardziej praktyczne niż wybieranie materiału wyłącznie na podstawie wyglądu.

A co z łożyskiem wewnątrz koła?

Najwięcej uwagi poświęca się zewnętrznemu kołu, ale wewnątrz niego znajduje się jeszcze jeden element.

Łożysko wspomaga obrót wokół osi. Jeśli łożysko nie obraca się płynnie, koło może poruszać się nieregularnie, nawet jeśli jego zewnętrzna powierzchnia wygląda normalnie.

Problem z łożyskiem i płaskie miejsce mogą powodować podobne odczucia podczas ruchu ręcznego.

Na przykład szorstkie łożysko może powodować powtarzający się opór podczas obrotu koła. Uszkodzone koło może wywołać podobne powtarzające się wrażenie, gdy zdeformowany odcinek dotrze do szyny.

Spójrz na koło i łożysko razem

Badając nietypowy ruch, warto wziąć pod uwagę obie części.

Przydatna inspekcja może obejmować:

1. Sprawdzenie zewnętrznej powierzchni koła.
2. Szukam widocznej spłaszczonej sekcji.
3. Powoli obracaj kołem.
4. Sprawdzanie nietypowej chropowatości.
5. Kontrola osi i pozycji montażowej.
6. Patrząc na powierzchnię styku szyny.

Daje to pełniejszy obraz niż sprawdzanie samego koła.

Jak płaskie plamy mogą wpływać na drukowanie?

Efekt zależy od tego, jak poważne jest odkształcenie i gdzie znajduje się uszkodzone koło.

Niewielka zmiana może być ledwo zauważalna podczas zwykłego ruchu. Większa nieregularność może powodować okresowe zmiany w ruchu wózka.

Możliwe znaki to:

• Powtarzające się wzory powierzchni.
• Nierówny ruch wzdłuż osi.
• Zauważalne uderzenie podczas ręcznego ruchu.
• Wibracje wózka.
• Zmiany konsystencji pierwszej warstwy.
• Dodatkowy hałas podczas podróży.

Objawy te nie świadczą o spłaszczeniu koła. Pasy, ustawienie ramy, łożyska, elementy montażowe, stan wytłaczania i inne części układu ruchu mogą dawać podobne wyniki.

Dlatego przydatne jest sprawdzenie układu mechanicznego jako całości.

Dlaczego dokręcenie koła nie zawsze jest rozwiązaniem

Kiedy wózek wydaje się luźny, dokręcenie regulacji może wydawać się oczywistym rozwiązaniem.

Jednak większy nacisk nie oznacza automatycznie lepszego ruchu.

Jeśli felga ma już uszkodzoną lub nierówną powierzchnię, zwiększenie docisku może sprawić, że nieregularność stanie się bardziej zauważalna. Może również zwiększyć opór i spowodować dodatkowe obciążenie koła.

Lepszym rozwiązaniem jest dostosowanie systemu do projektu drukarki i sprawdzenie, czy karetka porusza się równomiernie, bez niepożądanego luzu.

Istnieje różnica między mocnym a przeciążonym

Koło musi pozostać w kontakcie z szyną.

Nie trzeba go niepotrzebnie kompresować.

To rozróżnienie jest szczególnie ważne w przypadku kół polimerowych, ponieważ ich reakcja na długotrwały nacisk różni się od reakcji sztywnych elementów metalowych.

Czy płaska plama może zniknąć sama?

Czasami użytkownicy zauważają, że kółko działa lepiej po wielokrotnym przesuwaniu drukarki.

Może się to zdarzyć, ponieważ koło nie znajduje się już w dokładnie tej samej pozycji lub gdy niewielkie odkształcenie staje się mniej zauważalne podczas ciągłego obrotu.

Nie oznacza to jednak, że każde płaskie miejsce samoistnie się poprawi.

Jeżeli felga posiada trwałe odkształcenia, uszkodzenia materiałowe lub wyraźnie zmieniony profil, dalsza eksploatacja może po prostu utrwalić nieprawidłowość w układzie.

Należy zatem ocenić widoczne uszkodzone felgę, a nie zakładać, że dodatkowy nadruk przywróci jej pierwotny kształt.

Kiedy należy wymienić koło V?

Wymianę warto rozważyć w przypadku, gdy koło ma widoczny uszkodzony obszar lub gdy jego stan wyraźnie wpływa na ruch wózka.

Kilka znaków zasługuje na uwagę:

Widoczne odkształcenie powierzchni

Spłaszczony odcinek, wyszczerbiona krawędź lub znacząco zmieniony profil rowka wskazują, że powierzchnia styku nie jest już w odpowiednim stanie.

Powtarzające się nacięcia ruchu

Jeśli wózek wielokrotnie zaczepia się lub uderza w określonych odstępach czasu, sprawdź obrót koła i powierzchnię toczną.

Trwała niestabilność wózka

Jeżeli nie można wyregulować wózka tak, aby utrzymać stabilny ruch bez nadmiernego oporu, może być konieczne dokładniejsze sprawdzenie zespołu kół.

Nietypowe zachowanie łożyska

Nierówne lub hałaśliwe łożysko może wpływać na ruch koła, nawet jeśli powierzchnia zewnętrzna wydaje się akceptowalna.

Wymiana powinna opierać się na rzeczywistym stanie elementu i wymaganiach zespołu drukarki.

W jaki sposób producenci mogą zmniejszyć ryzyko podczas projektowania produktu?

W przypadku producentów produkujących zespoły drukarek 3D zapobieganie powstawaniu płaskich plam rozpoczyna się, zanim drukarka dotrze do użytkownika.

Wybór koła, geometria wózka, układ łożysk, metoda regulacji, kompatybilność szyn i warunki przechowywania mają znaczenie.

Dobrze zaprojektowany zespół powinien zapewniać wystarczający kontakt do prowadzenia wózka, unikając jednocześnie niepotrzebnego ściskania koła.

Przechowywanie jest częścią projektu mechanicznego

Instrukcje dotyczące przechowywania również mogą mieć znaczenie.

Jeżeli przewiduje się, że drukarka będzie nieużywana przez dłuższy czas, położenie karetki i stan obciążenia kół można uwzględnić w wytycznych dotyczących obsługi produktu.

To drobny szczegół, a może pomóc w ograniczeniu problemów związanych z długotrwałym kontaktem stacjonarnym.

Na co powinni zwrócić uwagę kupujący przy zakupie zamiennych kół V?

W przypadku dystrybutorów, firm naprawczych i producentów drukarek wybór zamiennika powinien wykraczać poza dopasowanie do ogólnego wyglądu felgi.

Rozważ:

Rysunek lub istniejąca próbka może znacznie ułatwić ten proces, szczególnie gdy koło stanowi część niestandardowej konstrukcji drukarki.

Małe koło może wiele powiedzieć o systemie ruchu

Płaskie miejsce może wyglądać jak zwykły problem z kołem, ale może ujawnić pewne informacje na temat większego układu mechanicznego.

Koło mogło być narażone na nadmierny nacisk. Wózek mógł pozostać nieruchomy przez dłuższy czas. Szyna może wymagać czyszczenia. Łożysko może przyczyniać się do nieregularnego obrotu. Zespół może również wymagać sprawdzenia wyrównania.

Dlatego wymiana koła bez zrozumienia warunków otoczenia może czasami prowadzić do tego samego problemu później.

Dla producentów i użytkowników drukarek 3D użytecznym podejściem jest jednoczesne spojrzenie na koło, łożysko, szynę, wózek i regulację. Po zrozumieniu relacji kontaktowej łatwiej jest zdecydować, czy problem wynika z samego koła, czy ze sposobu montażu układu ruchu.

Na kołach drukarki 3D V mogą pojawić się płaskie plamy, gdy część koła pozostaje pod skoncentrowanym naciskiem przez dłuższy czas, szczególnie gdy siła styku, pozycja przechowywania, wyrównanie lub warunki pracy nie są odpowiednie dla montażu. Zachowanie materiału, stan łożyska, zanieczyszczenie i geometria szyny mogą również wpływać na rozwój problemu.

Co ważne, płaskie miejsce nie jest jedynie zmianą kosmetyczną. Ponieważ koło jest częścią ruchomego układu prowadzącego, zmiana jego okrągłości może mieć wpływ na sposób poruszania się wózka po szynie.

Dla użytkowników powolna ręczna kontrola ruchu może zapewnić wczesne wykrycie nieregularnego toczenia. W przypadku producentów zwrócenie szczególnej uwagi na materiał kół, konstrukcję łożyska, nacisk styku, kompatybilność szyn i konstrukcję wózka może pomóc w stworzeniu bardziej spójnego układu ruchu.

Koło V może być małą częścią drukarki 3D, ale jego zadanie jest ściśle powiązane z ruchem całego wózka. Kiedy koło pozostaje prawidłowo dopasowane do szyny, a otaczający zespół jest prawidłowo wyregulowany, system ruchu ma bardziej przewidywalną podstawę mechaniczną.
