Dlaczego rolki do drzwi przesuwnych z czasem stają się głośne?

Drzwi przesuwne mogą służyć latami w codziennym użytkowaniu i nie przyciągać większej uwagi. Panel porusza się po swoim torze, rolki podtrzymują ciężar, a cały montaż cicho, w tle, wykonuje swoją pracę. Następnie pojawia się cichy dźwięk kliknięcia. Kilka tygodni później ruch może obejmować drapanie, dudnienie lub szorstki odgłos toczenia. W tym momencie dźwięk jest łatwy do zauważenia, ponieważ pojawia się przy każdym ruchu drzwi.

Hałas rzadko jest powodowany przez jedną część. Rolka do drzwi przesuwnych działa jako część małego układu mechanicznego, który obejmuje koło, łożysko, oś, obudowę, ościeżnicę drzwi i bieżnię. Zmiany w którymkolwiek z tych obszarów mogą mieć wpływ na sposób poruszania się zespołu i stopień wibracji docierających do otaczającej konstrukcji.

Właścicielom domów, instalatorom, dystrybutorom i producentom drzwi zrozumienie, skąd dochodzi dźwięk, może znacznie ułatwić diagnozę. Hałaśliwa rolka nie zawsze oznacza awarię samego koła, a wymiana koła bez sprawdzenia gąsienicy lub stanu mocowania może pozostawić pierwotną przyczynę nierozwiązaną.

Dźwięk zwykle zaczyna się od zmiany kontaktu

Rolka jest zaprojektowana tak, aby toczyć się po powierzchni, a nie ślizgać się po niej. Gdy koło obraca się równomiernie, a kontakt koła z gąsienicą pozostaje stabilny, ruch może być stosunkowo cichy.

Hałas zwykle pojawia się, gdy zmienia się ta relacja.

Koło może nie stykać się już równomiernie z gąsienicą. Łożysko może wytworzyć dodatkowy opór. Małe cząstki mogą przedostać się na ścieżkę biegu. Drzwi mogą zostać lekko przesunięte i wywierać większy nacisk na jedną stronę zespołu.

Zmiany te są często stopniowe, co wyjaśnia, dlaczego użytkownicy mogą nie zauważyć początku problemu.

Drzwi, które kiedyś były ciche, mogą najpierw wydać lekki dźwięk kliknięcia. Później ten sam ruch może powodować bardziej szorstki hałas toczenia. Zmiana dźwięku jest przydatna, ponieważ może wcześnie wskazać, że coś wewnątrz mechanizmu przesuwnego zasługuje na uwagę.

Jakie zmiany w Zgromadzeniu?

Kilka warunków może mieć wpływ na zachowanie podczas toczenia:

• Powierzchnia koła zmienia kształt.
• Łożysko staje się mniej swobodne.
• Na torze widoczne jest zanieczyszczenie lub uszkodzenie nawierzchni.
• Obciążenie drzwi staje się nierówne.
• Obudowa rolki przesuwa się z zamierzonej pozycji.
• Wilgoć ma wpływ na elementy metalowe.
• Koło i gąsienica nie mają już stałego kontaktu.

Warunki te nie zawsze występują oddzielnie. W starszych drzwiach przesuwnych może rozwinąć się kilka z nich jednocześnie.

Dlaczego rolka do drzwi przesuwnych staje się głośniejsza z wiekiem?

Wiek sam w sobie nie jest mechaniczną przyczyną hałasu. Z biegiem czasu zmienia się stan części i otaczającego je środowiska.

Każdy cykl otwierania i zamykania tworzy kolejny okres kontaktu koła z gąsienicą. Łożysko obraca się, koło przenosi obciążenie drzwi, a gąsienica wielokrotnie styka się tocznie. Podczas tych cykli do układu mogą również przedostać się małe cząstki.

Rezultatem jest stopniowa zmiana powierzchni mechanicznych.

Wałek może nadal wyglądać akceptowalnie z zewnątrz, mimo że powierzchnia styku łożyska lub koła uległa już zmianie.

Powtarzający się ruch sumuje się

Weźmy pod uwagę drzwi używane kilka razy dziennie.

Rolka nie przesuwa się po prostu z jednego końca toru na drugi. Wielokrotnie przyspiesza, toczy się, zmienia kierunek i zatrzymuje się. Każdy ruch dodaje kolejny cykl do układu mechanicznego.

Z biegiem czasu ten powtarzający się kontakt może mieć wpływ na:

• Stan powierzchni koła
• Obrót łożyska
• Płynność śledzenia
• Stabilność montażu
• Wyrównanie drzwi

Dlatego hałas, który wydaje się pojawiać nagle, może w rzeczywistości oznaczać stan, który rozwija się stopniowo.

Łożysko może zmienić dźwięk

W wielu zespołach rolek łożysko odgrywa ważną rolę, umożliwiając obrót koła wokół punktu mocowania.

Kiedy łożysko obraca się płynnie, koło może podążać po torze ze stosunkowo niewielkim oporem. Jeśli powierzchnie wewnętrzne zostaną zanieczyszczone, zużyte, skorodowane lub w inny sposób nieregularne, obrót może stać się mniej spójny.

Wynikowy dźwięk może się różnić.

Lekki dźwięk kliknięcia może wskazywać na przerywany kontakt lub ruch wewnętrzny. Szorstki dźwięk zgrzytania może sugerować zwiększone tarcie. Kiedy koło lub łożysko obraca się w określonym położeniu, może wystąpić powtarzający się dudnienie.

Dźwięki te są raczej wskazówkami niż ostatecznymi diagnozami.

Dlaczego łożysko jest łatwe do przeoczenia

Koło jest widoczne, natomiast łożysko jest zwykle ukryte wewnątrz zespołu.

Szybka kontrola wzrokowa może zatem nie wykazać niczego niezwykłego. Koło zewnętrzne może nadal wydawać się okrągłe i nienaruszone, nawet jeśli łożysko nie porusza się już tak, jak powinno.

Dla producentów jest to jeden z powodów, dla których łożysko powinno być traktowane jako część kompletnej konstrukcji rolki, a nie jako niepowiązany element wewnętrzny.

Czy materiał kół może mieć wpływ na hałas?

Tak, materiał kół może wpływać na dźwięk wytwarzany podczas kontaktu tocznego.

Różne materiały zachowują się inaczej, gdy stykają się z powierzchnią toru. Koło polimerowe i koło metalowe mogą dawać zauważalnie różne właściwości akustyczne, nawet jeśli są zamontowane w podobnych systemach drzwiowych.

Interakcja zależy nie tylko od samego koła. Materiał gąsienicy, profil koła, obciążenie, stan powierzchni i sposób mocowania również mają znaczenie.

Na przykład stosunkowo sztywne koło poruszające się po sztywnej gąsienicy może przenosić wibracje inaczej niż koło polimerowe poruszające się po metalowej powierzchni tocznej.

Wybór materiału jest decyzją systemową

Producenci wybierający materiał kół powinni rozważyć całe zastosowanie, a nie wybierać materiał na podstawie pojedynczej cechy.

Jest to szczególnie istotne przy opracowywaniu zespołów rolek do różnych konstrukcji drzwi.

Element przeznaczony do lekkich drzwi wewnętrznych może mieć inne wymagania niż komponent zastosowany w większym panelu zewnętrznym.

Kiedy brud staje się częścią problemu

Prowadnice drzwi przesuwnych są w naturalny sposób narażone na działanie cząstek.

Kurz, piasek, włosy, małe włókna, pozostałości budowlane i inne zanieczyszczenia mogą przedostać się do obszaru roboczego. Gdy cząstki osadzą się na torze koła, mogą zakłócać normalne toczenie.

Niewielka ilość może nie powodować oczywistego problemu. Większe nagromadzenie może zmienić powierzchnię styku i powodować przerywane dźwięki.

Dlaczego brudny tor może brzmieć jak zły wałek

Wyobraź sobie koło poruszające się po małej cząstce.

Koło może nieznacznie się unieść, przesunąć nad nim i powrócić na tor. Ta zmiana może mieć niewielki wpływ. Jeżeli na ścieżce biegu rozprzestrzeni się ten sam rodzaj zanieczyszczeń, użytkownik może usłyszeć powtarzające się kliknięcia lub nierówne toczenie.

To sprawia, że ​​diagnoza jest nieco trudna.

Walec może działać całkiem dobrze, ale otoczenie wokół niego uniemożliwia normalne działanie.

Dlatego sprawdzenie toru powinno zwykle stanowić część każdego badania hałasu.

Stan toru zasługuje na taką samą uwagę

Rolka do drzwi przesuwnych nie może pracować niezależnie od powierzchni tocznej.

Nawet prawidłowo skonstruowane koło może powodować hałas, jeśli gąsienica ma wgniecenia, rowki, jest zanieczyszczona, korozja lub inne zmiany powierzchni.

Uszkodzona gąsienica może również wpływać na koło w powtarzający się sposób. Jeśli podczas każdego cyklu otwierania i zamykania napotkana zostanie ta sama uszkodzona sekcja, użytkownik może usłyszeć przewidywalny hałas w tym samym punkcie ścieżki przesuwu.

Przydatny sposób porównywania objawów

Nie zastępuje to fizycznej kontroli, ale może pomóc w zawężeniu zakresu poszukiwań.

Co się dzieje, gdy drzwi są lekko przesunięte?

Drzwi przesuwne zależą od rozsądnej równowagi pomiędzy panelem, rolkami i prowadnicą.

Jeśli panel przesunie się poza ustawienie, rolki mogą nie stykać się z powierzchnią toczną w taki sam sposób, jak pierwotnie. Jedna strona może otrzymać większą siłę, podczas gdy druga strona otrzymuje mniej.

Ten nierówny stan może powodować dodatkowe tarcie i wibracje.

Drzwi mogą również zacząć ocierać się o inną część ramy. W takiej sytuacji hałas może w rzeczywistości nie pochodzić z walca.

Problemy z ustawieniem mogą powodować fałszywą diagnozę

To ważne wyróżnienie dla instalatorów i producentów.

Klient może zgłosić, że rolki drzwi przesuwnych hałasują, ale rzeczywistą przyczyną może być ościeżnica drzwi, prowadnica, pozycja regulacji lub konstrukcja montażowa.

Przed wymianą rolki warto ustalić, czy rzeczywiście za dźwięk odpowiada koło.

Jeżeli podczas regulacji położenia drzwi hałas znacznie się zmienia, należy zwrócić większą uwagę na ustawienie.

Dlaczego luźny sprzęt może generować nieoczekiwany hałas

Nie każdy hałas rolek pochodzi z kontaktu tocznego.

Zespół rolek jest połączony z bramą poprzez konstrukcję montażową. Jeśli element mocujący się poluzuje lub wspornik nie będzie już mocno trzymać zespołu, podczas pracy mogą wystąpić niewielkie ruchy.

Ruchy te mogą wywołać grzechotkę lub dźwięk kliknięcia.

Dźwięk może zostać wzmocniony przez sam panel drzwi, ponieważ większe panele mogą działać jako powierzchnie przenoszące dźwięk.

Wibracje mogą przechodzić przez drzwi

Niewielkie wibracje mechaniczne walca mogą przenieść się do:

• Obudowa rolki
• Rama drzwi
• Tor
• Pobliskie panele
• Łączniki i wsporniki

W rezultacie dźwięk słyszany przez użytkownika może wydawać się głośniejszy niż pierwotny ruch wewnątrz wałka.

Jest to jeden z powodów, dla których zachowanie akustyczne należy wziąć pod uwagę podczas opracowywania produktu, a nie dopiero po instalacji.

Wilgoć może zmienić stan mechaniczny

Zewnętrzne drzwi przesuwne i drzwi instalowane w wilgotnych pomieszczeniach mogą być narażone na działanie wilgoci.

Sama woda nie powoduje automatycznie hałasu wałka. Problemem jest wpływ powtarzającego się narażenia na wilgoć na wrażliwe powierzchnie metalowe, łożyska, elementy złączne i otaczające elementy.

Korozja może zmienić gładkość powierzchni styku. Może również zakłócać osprzęt regulacyjny i ruch łożyska.

W niektórych środowiskach kondensacja może wystarczyć do wytworzenia powtarzającego się stanu wilgoci, nawet jeśli drzwi nie są bezpośrednio wystawione na działanie deszczu.

Drzwi zewnętrzne wymagają innego spojrzenia na projekt

W przypadku zastosowań zewnętrznych producenci mogą rozważyć:

• Ekspozycja na wilgoć
• Drenaż
• Nagromadzenie kurzu
• Zmiany temperatury
• Powietrze zawierające sól
• Kompatybilność materiałowa
• Ochrona łożyska

Rolka przeznaczona do drzwi szafek wewnętrznych niekoniecznie musi poddawać się takim samym warunkom, jak rolka stosowana w zewnętrznych drzwiach tarasowych.

Dlatego przed wyborem konstrukcji walca należy określić zastosowanie.

Dlaczego płaskie miejsca mogą wytwarzać powtarzający się hałas

Oczekuje się, że koło będzie utrzymywało spójny profil toczenia.

Jeśli część koła zostanie spłaszczona, koło może zachowywać się inaczej za każdym razem, gdy ta część dotrze do toru.

Rezultatem może być odczuwanie niewielkiego guza podczas ruchu.

Dźwięk może również stać się rytmiczny, ponieważ po każdym obrocie ten sam obszar koła powraca do pozycji kontaktowej.

Wzór może być bardziej przydatny niż objętość

Głośny hałas w naturalny sposób przyciąga uwagę, ale wzór dźwięku może dostarczyć więcej informacji.

Na przykład:

Jeden dźwięk w określonym miejscu:
W ścieżce może występować lokalny problem.

Powtarzający się dźwięk podczas każdego obrotu koła:
Powierzchnia koła lub łożysko zasługuje na kontrolę.

Ciągły, szorstki dźwięk:
Przyczyną może być zanieczyszczenie, stan łożysk lub nacisk kontaktowy.

Luźna grzechotka:
Konstrukcja montażowa może wymagać uwagi.

Ponownie są to wskazówki diagnostyczne, a nie automatyczne wnioski.

Czy ciężar drzwi wpływa na hałas rolek?

Rolka podtrzymuje ruchomy panel bramy, dlatego znaczenie ma obciążenie przenoszone przez montaż.

Rolka dobrana do jednego rodzaju drzwi może nie nadawać się do zasadniczo odmiennej konstrukcji.

Na ciężar drzwi może mieć wpływ materiał panelu, przeszklenie, konstrukcja ramy, elementy dekoracyjne i całkowity rozmiar.

Gdy obciążenie jest nierównomiernie rozłożone, jedna rolka może również przenosić większą siłę niż druga.

Nierówne ładowanie zmienia kontakt

Wyobraź sobie system dwurolkowy, w którym jedna strona drzwi jest umieszczona niżej.

Rolka po tej stronie może mieć inny stan styku niż przeciwległe koło. Rezultatem może być nierównomierne zużycie i zmiana zachowania podczas ruchu.

Dla producentów oznacza to, że rozkład obciążenia jest ważną częścią doboru rolek.

Nie chodzi tylko o to, czy koło fizycznie zmieści się w drzwiach.

Dlaczego hałas czasami pojawia się i znika?

Szczególnie mylący może być przerywany hałas.

Rolka może wydawać cichy dźwięk, gdy drzwi poruszają się w jednym kierunku i głośno, gdy się poruszają. Dźwięk może pojawić się także tylko wtedy, gdy panel zostanie przesunięty z określonej pozycji.

Może się to zdarzyć, ponieważ siły działające na zespół zmieniają się w miarę ruchu drzwi.

Nieregularności gąsienic, nierówne obciążenie, orientacja kół, stan łożysk i ustawienie ramy mogą mieć wpływ na relację styku.

Temperatura może również zmienić odczucie

Materiały reagują na zmiany temperatury na różne sposoby.

Drzwi narażone na zmienne warunki otoczenia mogą zatem zachowywać się nieco inaczej o różnych porach dnia i pór roku.

Nie oznacza to, że temperatura jest zawsze przyczyną hałasu. To po prostu ilustruje, dlaczego układ mechaniczny może zachowywać się inaczej w zmieniających się warunkach.

Praktyczne podejście do inspekcji

Kiedy drzwi przesuwne stają się głośne, natychmiastowa wymiana podzespołów nie zawsze jest najskuteczniejszym rozwiązaniem.

Podstawową inspekcję można rozpocząć od otaczającego systemu.

Zacznij od toru

Poszukaj widocznych zanieczyszczeń, uszkodzeń powierzchni, korozji lub czegokolwiek, co mogłoby zakłócać ruch koła.

Czysta powierzchnia jezdna ułatwia następną kontrolę.

Następnie obserwuj ruch drzwi

Poruszaj panelem powoli i zwróć uwagę, kiedy pojawi się dźwięk.

Czy występuje to na całej trasie podróży?

Czy dzieje się to tylko w pobliżu jednego końca?

Czy drzwi wydają się inne, gdy poruszają się w przeciwnym kierunku?

Te obserwacje mogą pomóc w oddzieleniu problemu z kołami od problemu z gąsienicą lub zbieżnością.

Sprawdź zespół rolek

Jeśli konstrukcja umożliwia dostęp, sprawdź powierzchnię koła i stan mocowania.

Poszukaj:

• Pęknięcia
• Spłaszczone obszary
• Nierówne zużycie
• Widoczne zanieczyszczenie
• Kołysanie koła
• Nieprawidłowości łożyska
• Luźne elementy montażowe

Na większą uwagę zasługuje wałek, który wygląda na wyraźnie uszkodzony.

Kiedy wymiana jest bardziej praktyczna?

Czyszczenie i regulacja mogą pomóc w rozwiązaniu niektórych problemów związanych z hałasem, ale nie przywrócą mechanicznie uszkodzonego koła lub łożyska.

Wymiana może być właściwa, gdy:

• Koło posiada widoczne odkształcenie.
• Łożysko nie obraca się już płynnie.
• Zespół ma nadmierny luz.
• Po naprawieniu problemu toru hałas nadal występuje.
• Koło nie utrzymuje już stabilnego kontaktu.
• Konstrukcja montażowa jest uszkodzona.

Zamiennik powinien odpowiadać rzeczywistemu systemowi drzwi.

Wybór koła tylko dlatego, że wygląda podobnie, może spowodować kolejne niedopasowanie.

Co producenci powinni wziąć pod uwagę przy opracowywaniu rolek do drzwi przesuwnych?

W przypadku producentów kontrola hałasu rozpoczyna się już na etapie projektowania komponentów.

Profil koła, materiał, konstrukcja łożyska, metoda montażu, powiązanie gąsienic i środowisko pracy wpływają na ostateczne zachowanie.

Geometria koła

Koło powinno być kompatybilne z zamierzoną powierzchnią toczną.

Niedopasowanie może powodować nierówny kontakt i niepotrzebne wibracje.

Układ łożysk

Łożysko powinno odpowiadać wzorowi ruchu i otaczającemu środowisku.

Oczekiwane warunki pracy należy uwzględnić wraz z konstrukcją koła.

Kombinacja materiałów

Koło i gąsienica tworzą parę kontaktową.

Wybór ich niezależnie może spowodować nieoczekiwane zachowanie akustyczne lub zużycie.

Konstrukcja montażowa

Obudowa musi utrzymywać koło w zamierzonej pozycji, jednocześnie umożliwiając działanie zespołu w pełnym zakresie ruchu.

Warunki środowiskowe

Zastosowania wewnętrzne, zewnętrzne, wilgotne, zapylone i przybrzeżne mogą wiązać się z różnymi wymaganiami.

Ta sama konstrukcja rolek może nie być odpowiednia dla każdego środowiska.

Prosta lista kontrolna zaopatrzenia

W przypadku dystrybutorów i producentów drzwi oceniających zespoły rolek poniższa lista kontrolna może sprawić, że dyskusje techniczne będą bardziej produktywne.

Tego rodzaju informacje są przydatne podczas omawiania próbek, rysunków lub komponentów zamiennych z producentem rolek.

Hałas jest często wskazówką, a nie całym problemem

Hałaśliwą rolkę do drzwi przesuwnych łatwo zrzucić na koło, ponieważ dźwięk wydaje się pochodzić z dolnej części panelu.

Rzeczywista przyczyna może być bardziej skomplikowana.

Łożysko może zmieniać sposób obracania się koła. Ścieżka może zawierać zanieczyszczenia. Drzwi mogą być lekko przesunięte. Wspornik montażowy mógł się poluzować. Materiał kół może już nie odpowiadać warunkom pracy. Wilgoć mogła mieć wpływ na wewnętrzne części metalowe.

Dlatego najbardziej użytecznym podejściem jest spojrzenie na cały system ruchu.

Rolka i gąsienica działają jako para

Koła nie można oddzielić od powierzchni znajdującej się pod nim.

Dobra rolka zamontowana na uszkodzonej gąsienicy może nadal wytwarzać hałas. Podobnie czysty tor nie jest w stanie zrekompensować koła z uszkodzonym łożyskiem lub zdeformowaną powierzchnią.

Obydwa elementy muszą ze sobą współpracować.

Zasada ta jest szczególnie ważna dla producentów, ponieważ wałek należy oceniać w ramach zamierzonego zespołu, a nie tylko jako pojedynczy element.

W jaki sposób producenci mogą stworzyć bardziej spójne rozwiązanie w zakresie rolek?

Praktyczny proces rozwoju zwykle rozpoczyna się od aplikacji.

Zamiast zaczynać od ogólnego koła i próbować później dopasować je do systemu, producenci mogą najpierw zdefiniować konstrukcję drzwi, powierzchnię toczną, stan obciążenia, środowisko, sposób poruszania się i dostępną przestrzeń montażową.

Szczegóły te stanowią podstawę do wyboru profilu koła, materiału, układu łożysk i konstrukcji montażowej.

W przypadku projektów niestandardowych rysunki, próbki, szkice lub zdjęcia istniejącego zespołu mogą pomóc w jaśniejszym przekazaniu wymagań mechanicznych.

Takie podejście jest szczególnie przydatne, gdy zamienna rolka musi pasować do istniejącej obudowy lub gdy nowy system drzwi wymaga określonej geometrii kół.

Cisza drzwi przesuwnych zaczyna się od szczegółów mechanicznych

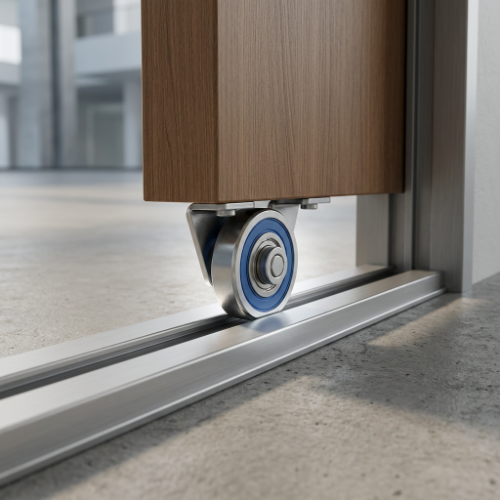

Rolki do drzwi przesuwnych to drobne elementy, jednak warunki ich pracy nie są proste.

Przenoszą obciążenie, wielokrotnie się obracają, wchodzą w interakcję z gąsienicą i działają w środowiskach, w których może wystąpić kurz, wilgoć, zmiany temperatury i zmiany ustawienia. Z biegiem czasu czynniki te mogą zmienić sposób działania koła i łożyska.

Dlatego też hałas nie powinien być automatycznie traktowany jako awaria jednoczęściowa.

Dźwięk kliknięcia może wskazywać na powtarzający się stan koła lub łożyska. Zadrapanie może sugerować kontakt lub wyrównanie. Szorstki dźwięk toczenia może być związany z zanieczyszczeniem lub oporem wewnętrznym. Grzechotka może pochodzić raczej z konstrukcji montażowej niż z samego koła.

W przypadku właścicieli domów i instalatorów identyfikacja wzoru może sprawić, że inspekcja będzie bardziej skupiona. Dla producentów i dystrybutorów zrozumienie tych zależności może być pomocne przy wyborze lub opracowywaniu zespołów rolek do różnych zastosowań w bramach.

Praktyczna lekcja jest prosta: rolka do drzwi przesuwnych działa jako część kompletnego układu mechanicznego. Geometria kół, materiał, wspornik łożysk, stan toru, ustawienie, rozkład obciążenia i narażenie na środowisko wpływają na zachowanie układu w czasie.

Kiedy te czynniki zostaną uwzględnione łącznie na etapie projektowania i zaopatrzenia, producenci będą mogli opracować zespoły rolek, które będą lepiej dopasowane do zamierzonego zastosowania drzwi, a użytkownicy i instalatorzy będą mogli lepiej zrozumieć, skąd może pochodzić nieoczekiwany hałas.
